Материнская плата MPG X870I EDGE Ti EVO WIFI: максимум возможностей

Даже компактные игровые компьютеры могут удивить своей производительностью, если собраны из правильно подобранных компонентов. Само собой, входит в их число и материнская плата. Одна из подобных моделей формата ATX попала недавно к нам на разбор. Речь идет о MPG X870I EDGE Ti EVO WIFI от компании MSI.

КОМПЛЕКТАЦИЯ И ВНЕШНИЙ ВИД

Поставляется эта материнская плата в очень компактной коробке, однако в ней уместилось не только само устройство, но также большой объем справочной информации, кабели SATA, EZ Connect и XPANDER USB, провод подсветки, винты и крепеж для M.2, антенна со стойкой, стикеры, руководство и флэшка с драйверами, а также хаб-расширитель XPANDER.

Размеры самой материнки стандартны для формата ATX – 305 x 244 мм. Исполнена она в серебристо-белых тонах, при этом имеется собственная многоцветная подсветка, а логотип MSI в виде дракона украшает собой зону ввода/вывода. Кстати, имеющиеся цветовые акценты, схемы и подписи упрощают сборку системы и подключение устройств.

КОМПОНОВКА И ОСОБЕННОСТИ

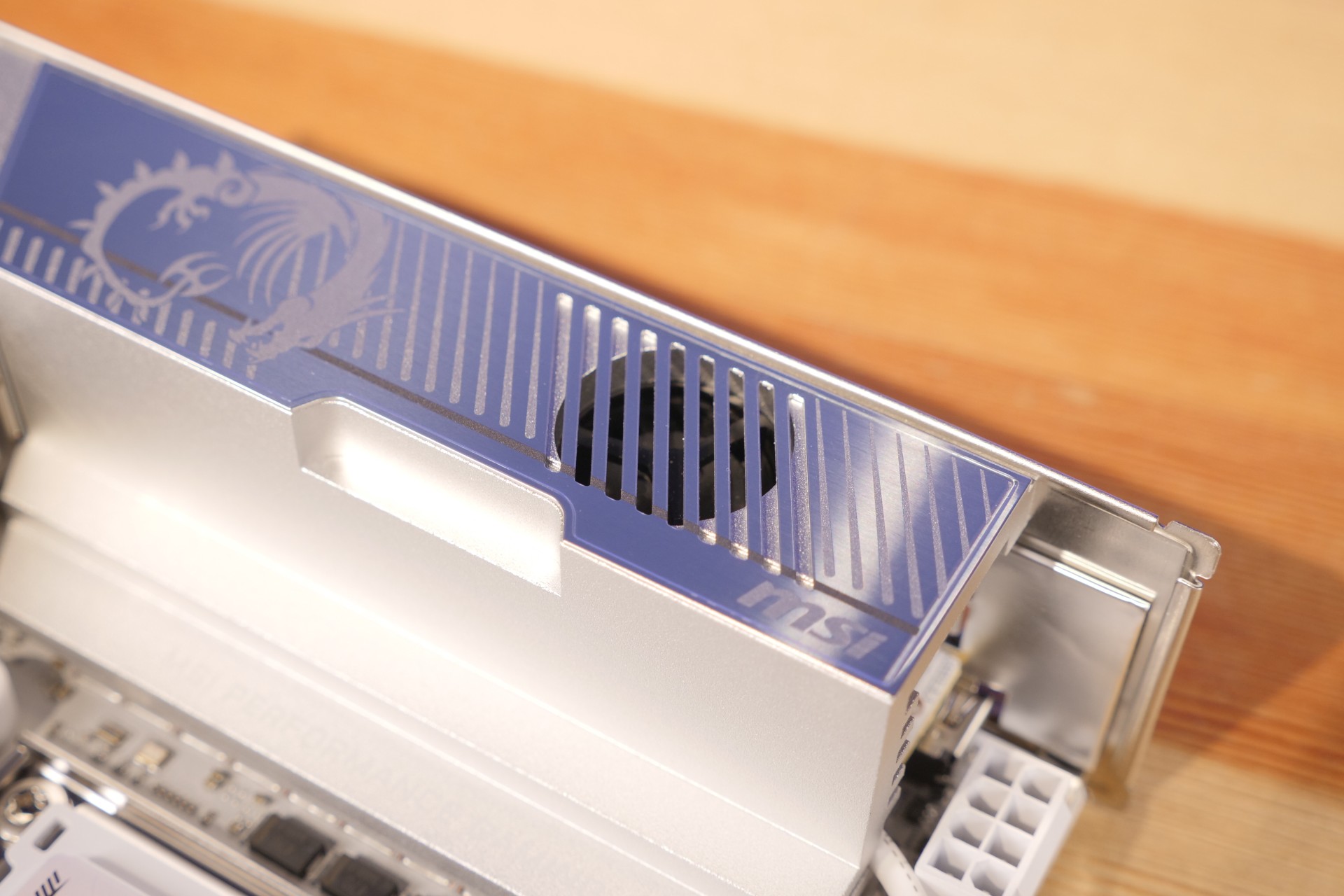

Печатная плата MPG X870I EDGE Ti EVO WIFI состоит из двенадцати слоев, выполненных из обогащенного медью текстолита серверного уровня, обладает повышенной пропускной способностью и предназначена для использования в максимально производительности сборках. Потому материнка оснащена даже собственным активным охлаждением: встроенным в радиатор миниатюрным вентилятором со скоростью вращения до 10 000 об/мин. Также отметим весьма необычное расположение 8-контактного разъема питания: он находится в углу и накрыт кожухом. При этом слот M.2 версии 4.0 вообще находится с обратной стороны платы. Подобное решение позволяет сделать компактную материнку максимально универсальной и эффективной.

Основное 24-контактное питание, коннекторы для помпы и вентиляторов, слот M.2 версии 5.0, пять USB разной скорости и форм-фактора, а также разъем MSI Lightning Gen 5 PCIe размещены в более привычных местах, но в то же время все они усилены металлическими компонентами для большей прочности и защиты от помех. Кроме того, к MPG X870I EDGE TI EVO WIFI можно подключить хаб-расширитель XPANDER с дополнительным портом M.2, двумя разъемами SATA и 27-ваттным USB Type-C, а также коннектором динамика. Еще одна фирменная особенность MSI – разъем EZ Conn «2 в 1», в который прямо к основной плате подключается и корпусный вентилятор, и управляемая подсветка.

Встроенный беспроводной контроллер Qualcomm соответствует стандарту Wi-Fi 7 с улучшенной модуляцией и расширенным каналом, позволяя работать в трех диапазонах, а также через Bluetooth. За традиционную проводную сеть отвечает 5-гигабитный Realtek 8126. Микроконтроллер звука тут тоже от Realtek – флагманский 7.1, оснащенный усилителем и способный порадовать даже меломанов, поскольку каналы у него разведены по разным слоям материнской платы и защищены по технологии Isolated Analogy Structure.  Ну и наконец, у MPG X870I EDGE Ti EVO WIFI есть светодиодная система диагностики.

ПРОИЗВОДИТЕЛЬНОСТЬ, ПИТАНИЕ, ОХЛАЖДЕНИЕ И ЗАЩИТА

Сердце MPG X870I EDGE Ti EVO WIFI – топовый чипсет AMD X870. Материнская плата ориентирована на сокет AMD A5 и подходит для использования со всеми процессорами Ryzen от 7000-й до 9000-й серии.

Разъемов под оперативную память здесь имеется только два, но это нормально для ATX-формата. В то же время максимальный допустимый объем оперативной памяти составляет солидные 128 Гб, причем речь идет о стандарте DDR5. Поддержка модулей с частотой до 8,5 ГГц, двухканального режима работы и технологий AMD POR Speed и JEDEC Speed также в наличии. А через AMD EXPO оперативку можно еще и разогнать. Свое слово непременно скажет и технология Latency Killer, сокращающая задержки памяти, а функция A-XMP позволит подключить к чипсету AMD оперативную память, которая изначально была рассчитана на работе в паре с процессорами Intel.

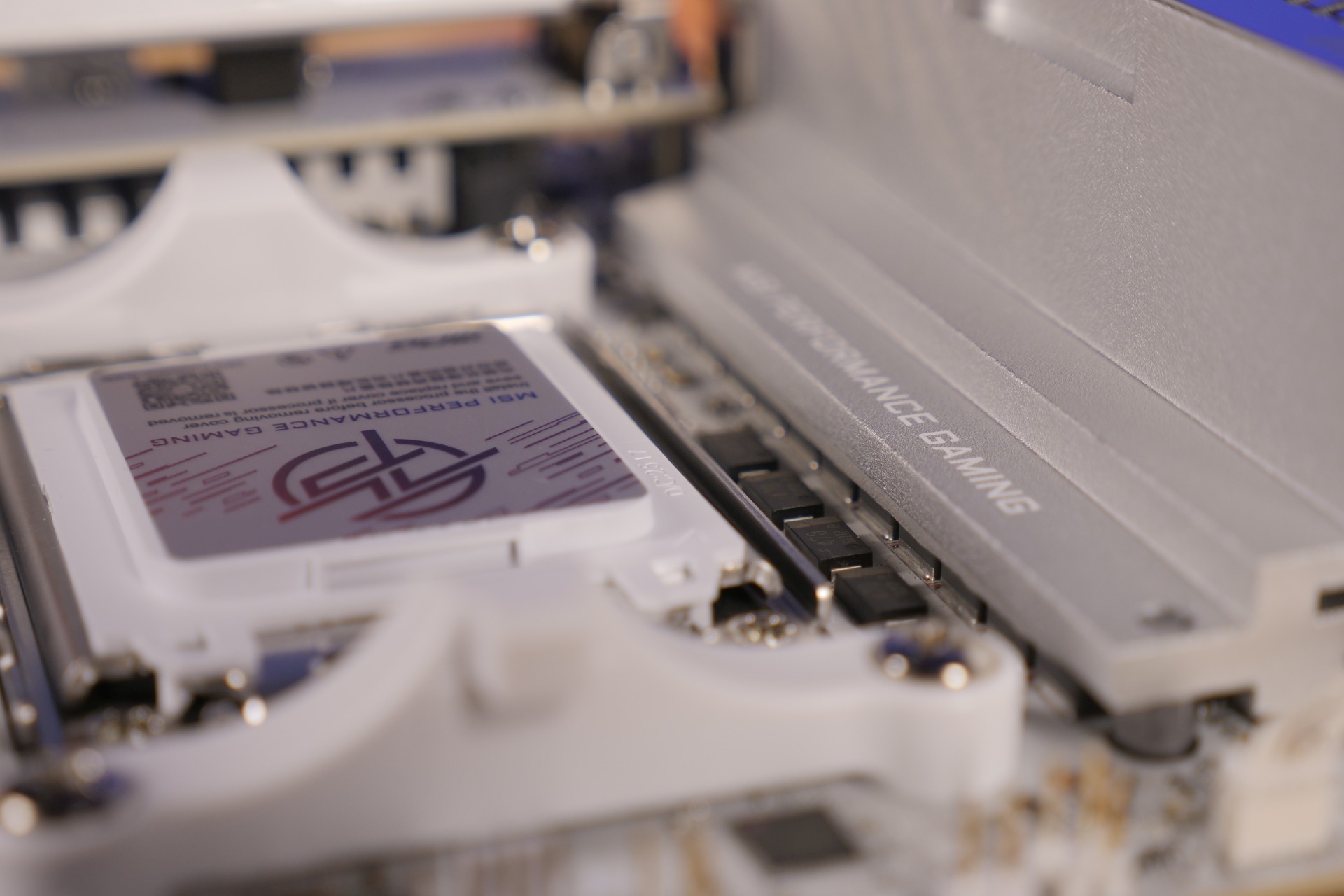

Суммарная мощность силовой цепи процессора, выстроенной в ряд по схеме «8+2+1» составляет внушительные 880А – она основана на МОП-транзисторах Renesas и двойных разъемах. Восемь фаз по 110А предназначены для ядра, две рассчитаны на чипсет, и еще одна является дополнительной. Обращаем внимание, что процессор и остальные компоненты защищены от коротких замыканий, а система Load-Line Calibration отслеживает и нормализует подаваемое напряжение. TVS-диоды, цельные контакты и специальная система заземления также способствуют стабильности и надежности как самой материнской платы, так и собранных на ней компьютеров.

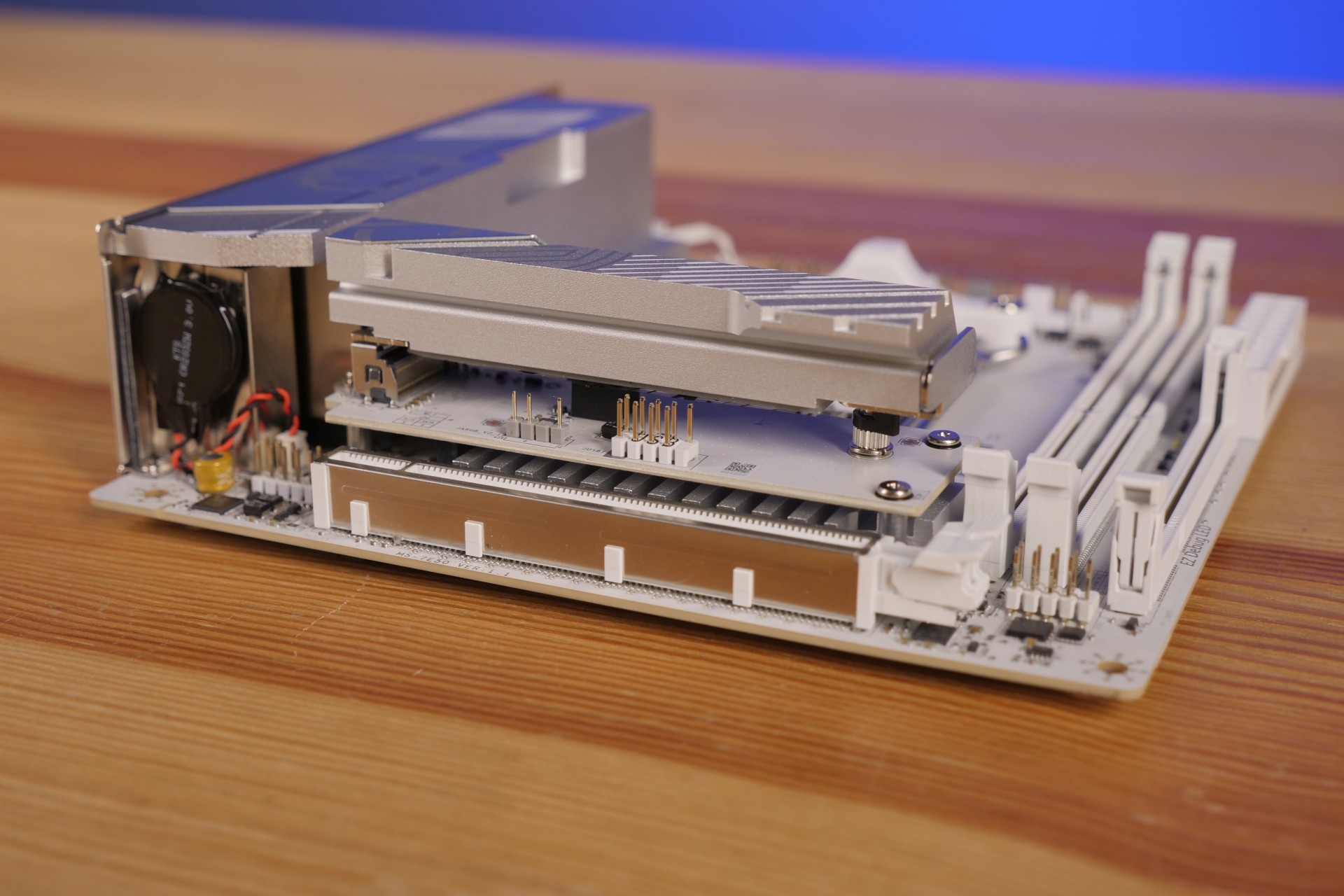

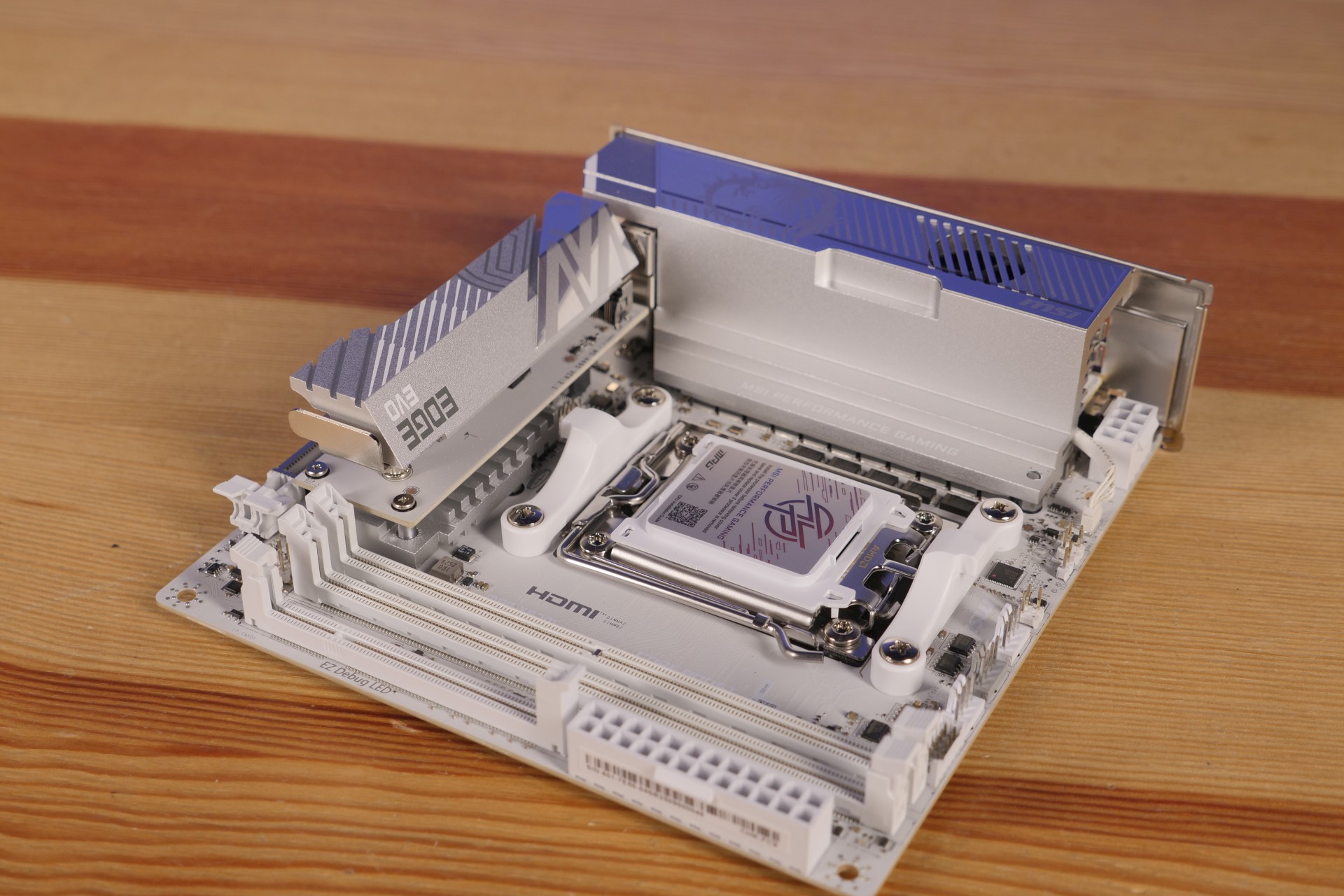

Для улучшения охлаждения фронтального M.2 накопителя установлен массивный радиатор Shield Frozr с ребристой поверхностью, а также добавлена перегородка со стороны чипсета. Помимо двух больших радиаторов зон CPU VRM и I/O, на MPG X870I EDGE Ti EVO WIFI установлен еще и скрытый – он сложной формы и отвечает за отведение тепла от чипа контроллера USB4. Эту же область, кстати, охлаждает и упомянутый ранее мини-вентилятор. Ну а после полной сборки ПК весьма уместной оказывается умная система FROZR AI COOLING, которая сама регулирует работу всех устройств охлаждения.

ИНТЕРФЕЙСЫ ВВОДА-ВЫВОДА

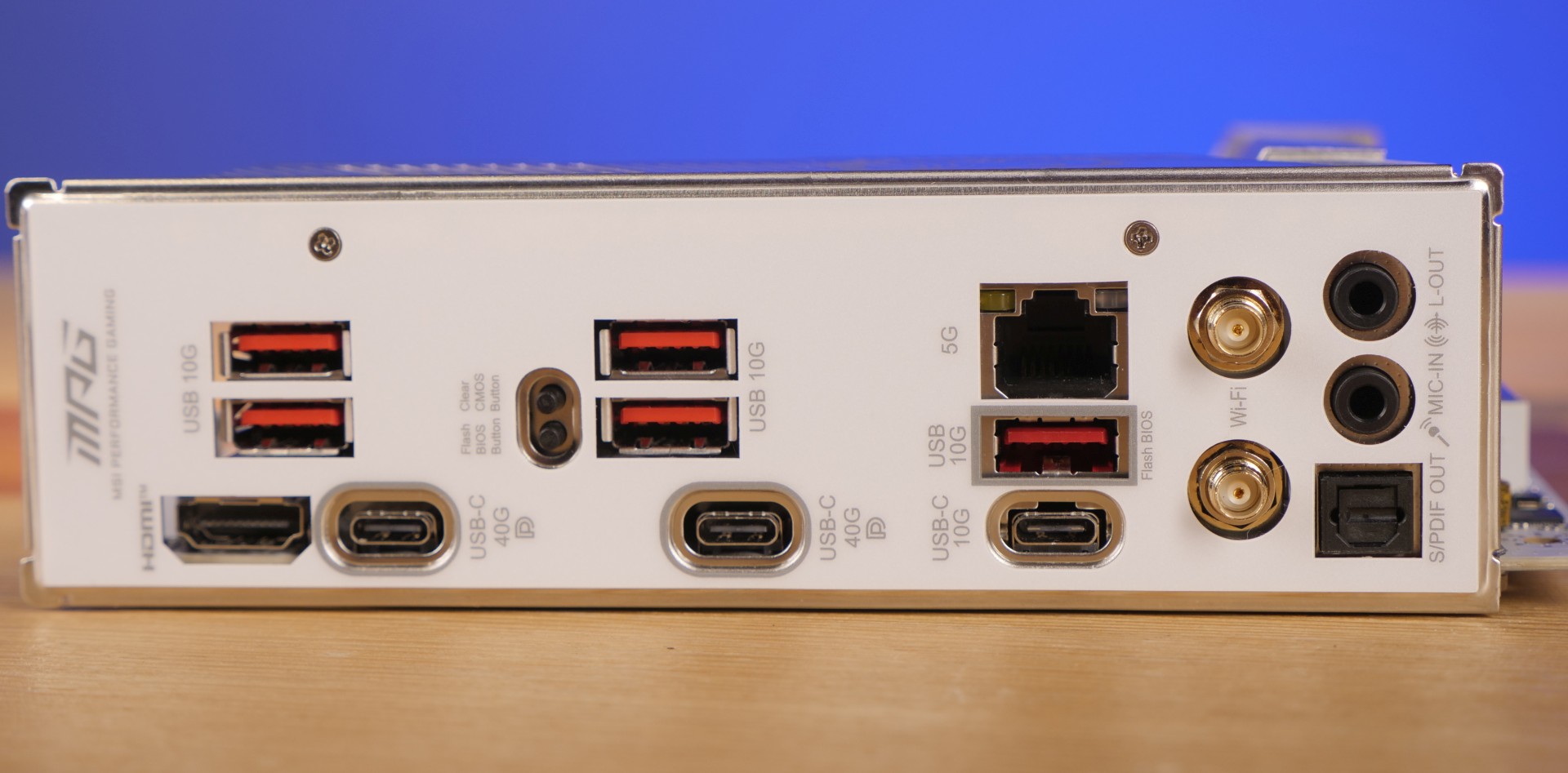

На панели управления есть сразу два сверхбыстрых 40-гигабитных порта USB Type-C, а также шесть 10-гигабитных USB, один из которых тоже Type-C. Рядом расположены два традиционных 3,5-мм разъема для звука вместе с оптическим S/PDIF, пара портов для антенны Wi-Fi и непременный вход/выход проводной сети 5G LAN. Передача видео осуществляется через HDMI 2.1, либо через уже упомянутые скоростные Type-C.

Отдельной похвалы заслуживают кнопки Flash BIOS и Clear CMOS – они позволяют легко обновить BIOS через USB и сбросить настройки до оптимальных заводских параметров MSI. К слову, панель уже установлена на материнку – ее не нужно монтировать самому.

BIOS и ПО

Расширенные настройки материнской платы в MSI Click BIOS X включают шесть разделов с огромным множеством функций. В том числе это управление контроллерами и портами, а также питанием и безопасностью; опции для разгона оперативки и процессора; регулировка напряжения; сводное табло обновляющейся в режиме реального времени информации о компонентах; инструменты контроля и модификации самой BIOS; меню с пресетами.

 Естественно, предусмотрены и упрощенные форматы меню для быстрой настройки самых базовых параметров. А чтобы пользоваться BIOS было удобнее, перед выходом из программы система еще раз предупреждает обо всех внесенных изменениях.

Не стоит забывать также, что у MSI есть широкий спектр приложений для Windows. Например, MSI AI LAN Manager дает тонко настроить трафик Wi-Fi и проводной сети, а дополненные искусственным интеллектом MSI Center, AI Boost и AI Engine помогают с разгоном и оптимизацией работы ПК в целом. Наконец, MSI Driver Utility Installer облегчает поиск, установку и обновление драйверов.

ВЫВОДЫ

Как намекает аббревиатура MPG, эта материнская плата принадлежит к самой производительной линейке MSI. Кроме того, она выделяется улучшенным звуком и сетевыми интерфейсами, большим количеством USB-портов, продвинутой системой охлаждения, а также высоким качеством сборки. MPG X870I EDGE TI EVO WIFI вопреки ограничениям компактного форм-фактора способна стать базой для максимально мощного игрового компьютера.
