16 ноября 2021

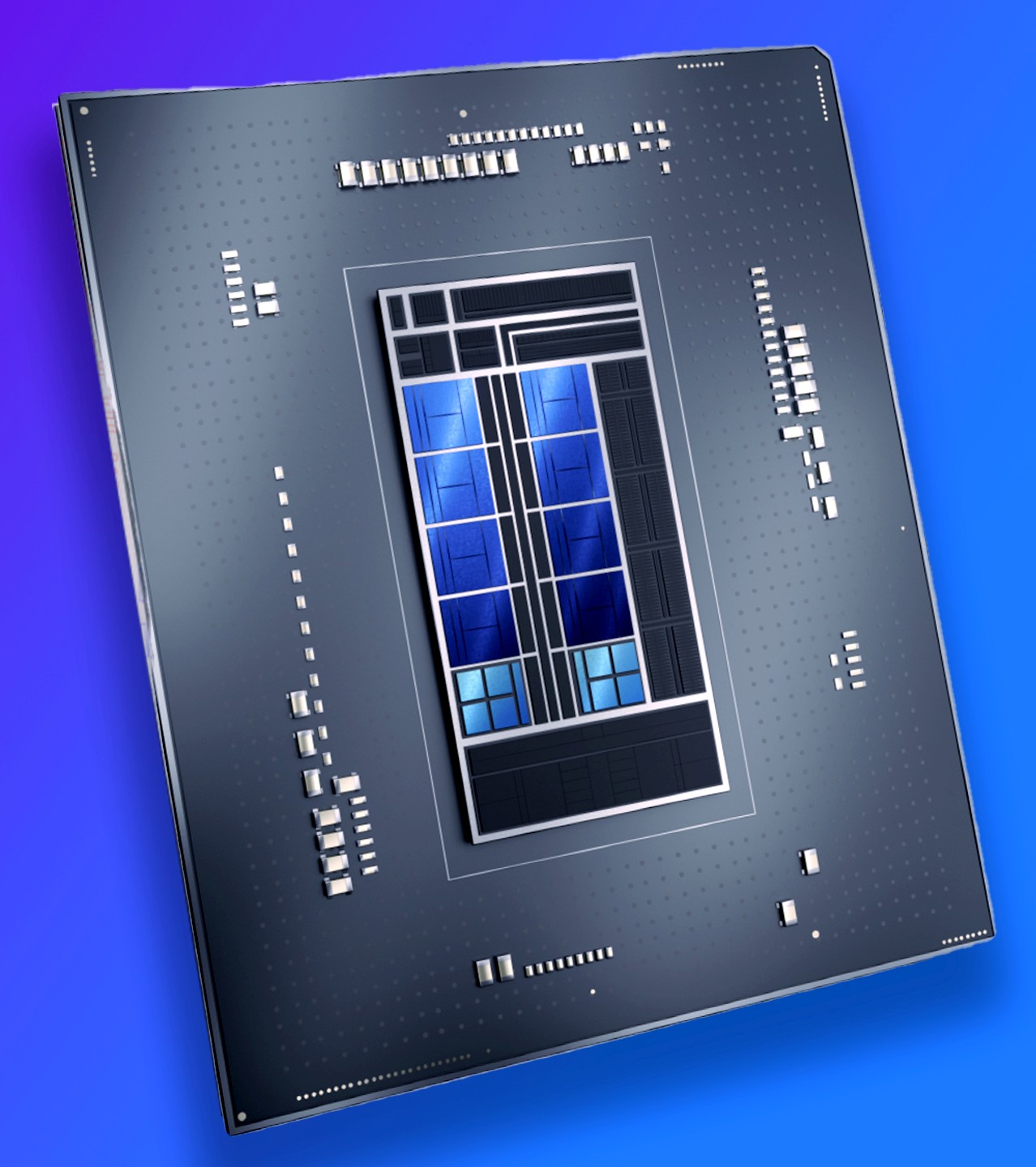

Буквально на днях появились в продаже новейшие процессоры Intel 12 поколения Alder Lake, отметившиеся как долгожданным переходом на техпроцесс 10 нм (который у Intel затянулся на долгие годы), так и самым значительным изменением внутренней архитектуры за последнее десятилетие. А где появляются новые процессоры, там есть нужда в соответствующих им материнских платах. Z690 AORUS XTREME представляет собой решение высшего класса, способное в полной мере раскрыть потенциал процессорных новинок Intel, которые предъявляют весьма жесткие требования к компонентам системы.

С релизом 12-го поколения процессоров Intel Core компания наконец-то признала очевидный факт: фактическое энергопотребление процессоров последних поколений под нагрузкой значительно превышает заявленный уровень TDP (который как правило составлял 65 Вт для обычных CPU и 125 Вт для моделей K-серии). Это не удивительно: начиная с 8 поколения Intel Core количество ядер в старших моделях CPU удвоилось, а техпроцесс и архитектура практически не изменились – соответственно, для работы на привычных частотах стало требоваться практически вдвое больше энергии. Привычные значения TDP (оно же PL1) соответствуют работе процессора под нагрузкой на базовой частоте без использования технологии Turbo Boost, а за энергопотребление при кратковременной (28 секунд для «обычных» процессоров и 56 секунд для K-серии) высокой нагрузке вплоть до 11 поколения Intel Core отвечал параметр PL2 (примерно вдвое выше заявленного TDP). Однако ограничиваться менее чем минутой работы на полной мощности не хотелось никому, и практически все производители материнских плат позволяли в BIOS снять ограничения по энергопотреблению CPU.

В 12-м поколении Intel Core вместо ограниченного по времени режима PL2 для процессоров заявлен режим Maximum Turbo Power (MTP), который не имеет лимита по времени использования. Для флагманского Intel Core i9-12900K параметр MTP составляет 241 Вт, а младший из уже поступивших в продажу Core i5-12600K способен потреблять 150 Вт.

Новый стандарт

Столь долгое вступление, посвященное процессорным аппетитам, мы сделали для того, чтобы подчеркнуть факт резкого роста официального энергопотребления процессоров Intel – и справиться с ним способна далеко не каждая материнская плата. Раньше было достаточно обеспечить буквально минуту работы процессора при его полном энергопотреблении, чтобы заявить о соответствии матплаты спецификациям Intel. Для процессоров же Alder Lake, когда работа при максимальном тепловыделении официально не лимитирована по времени, многие бюджетные материнские платы даже на старших чипсетах неспособны обеспечить длительную работу при максимальной нагрузке: перегреваются цепи питания на материнской плате, после чего системы безопасности ограничивают принимаемую мощность – а вместе с этим снижается и производительность CPU.

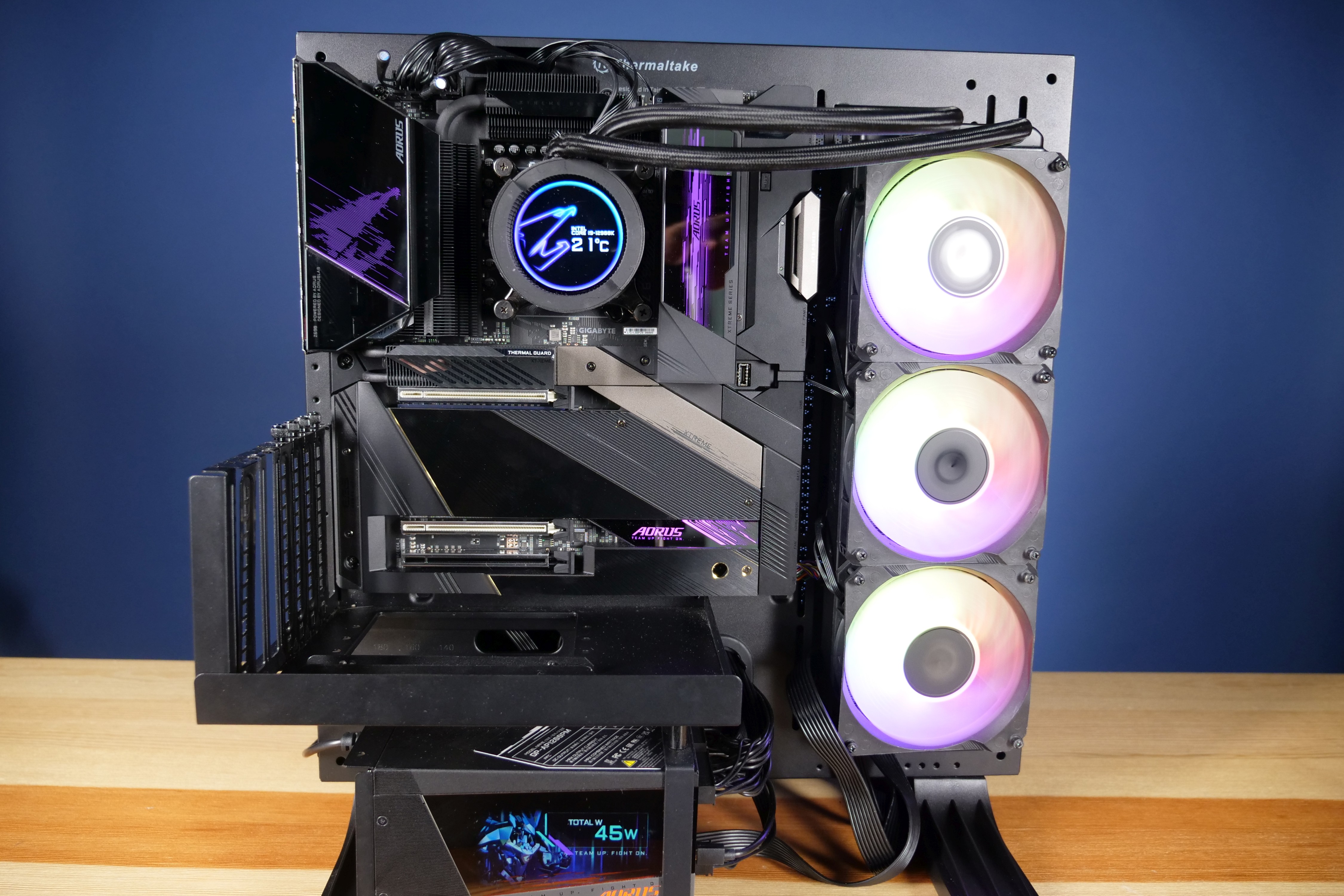

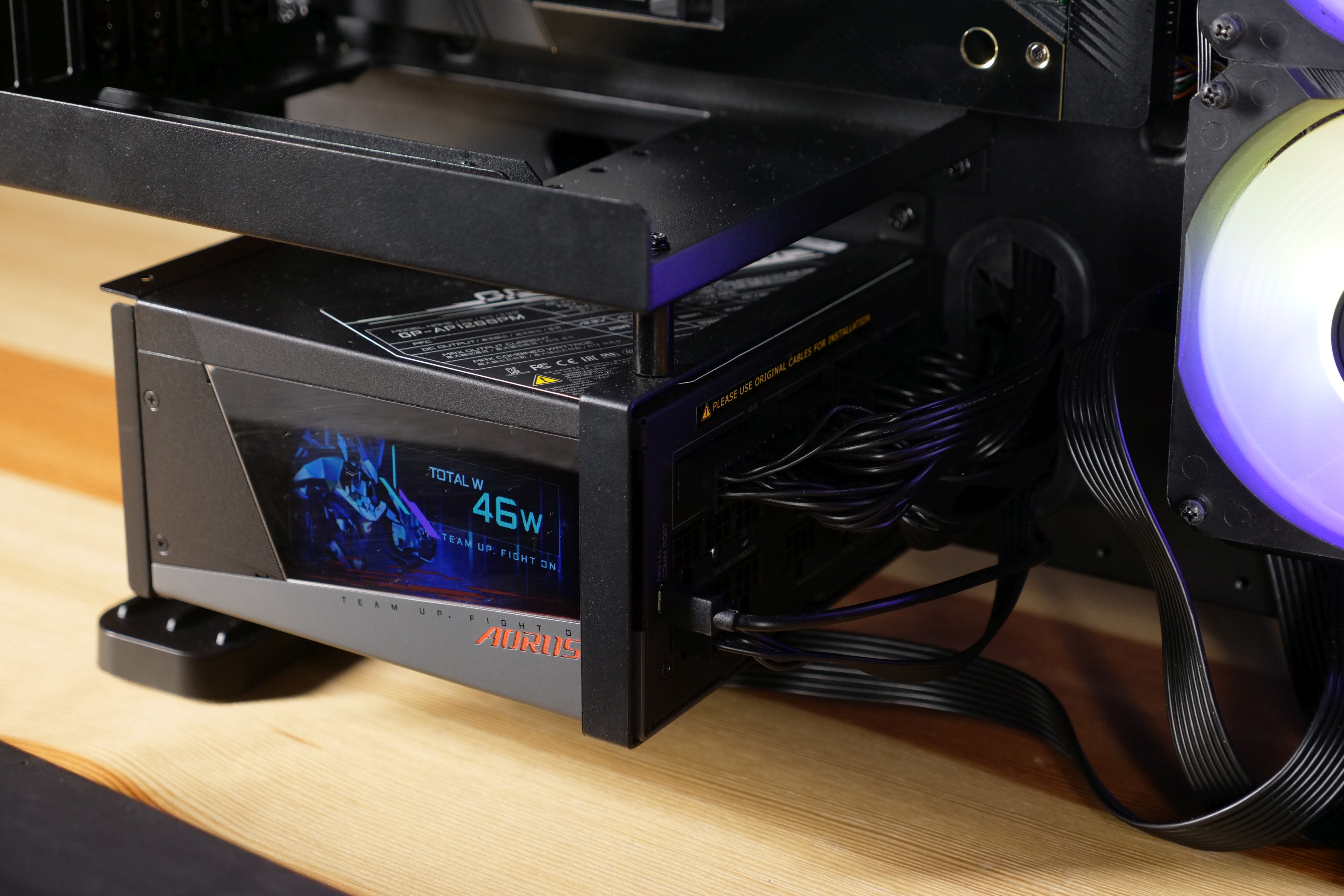

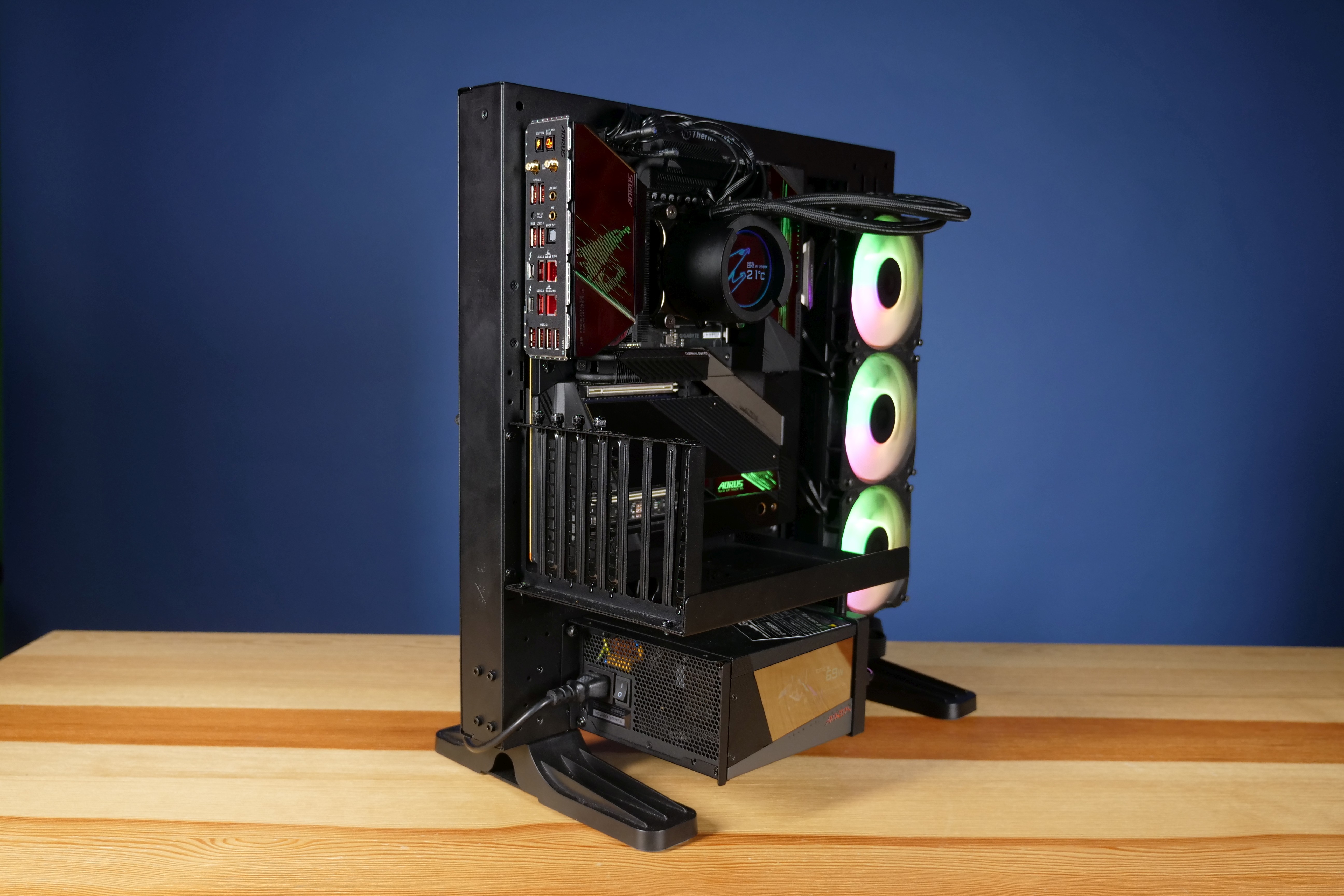

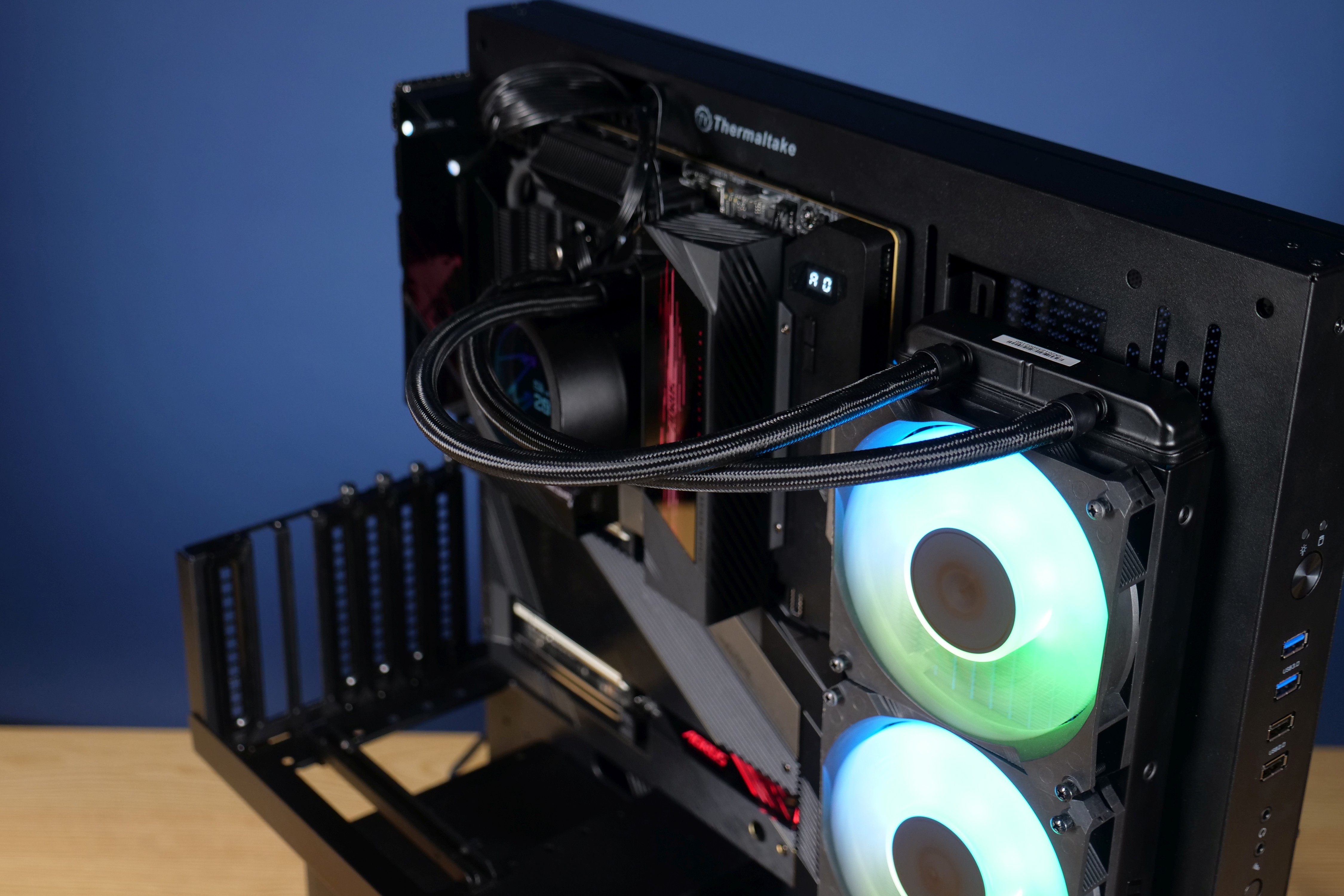

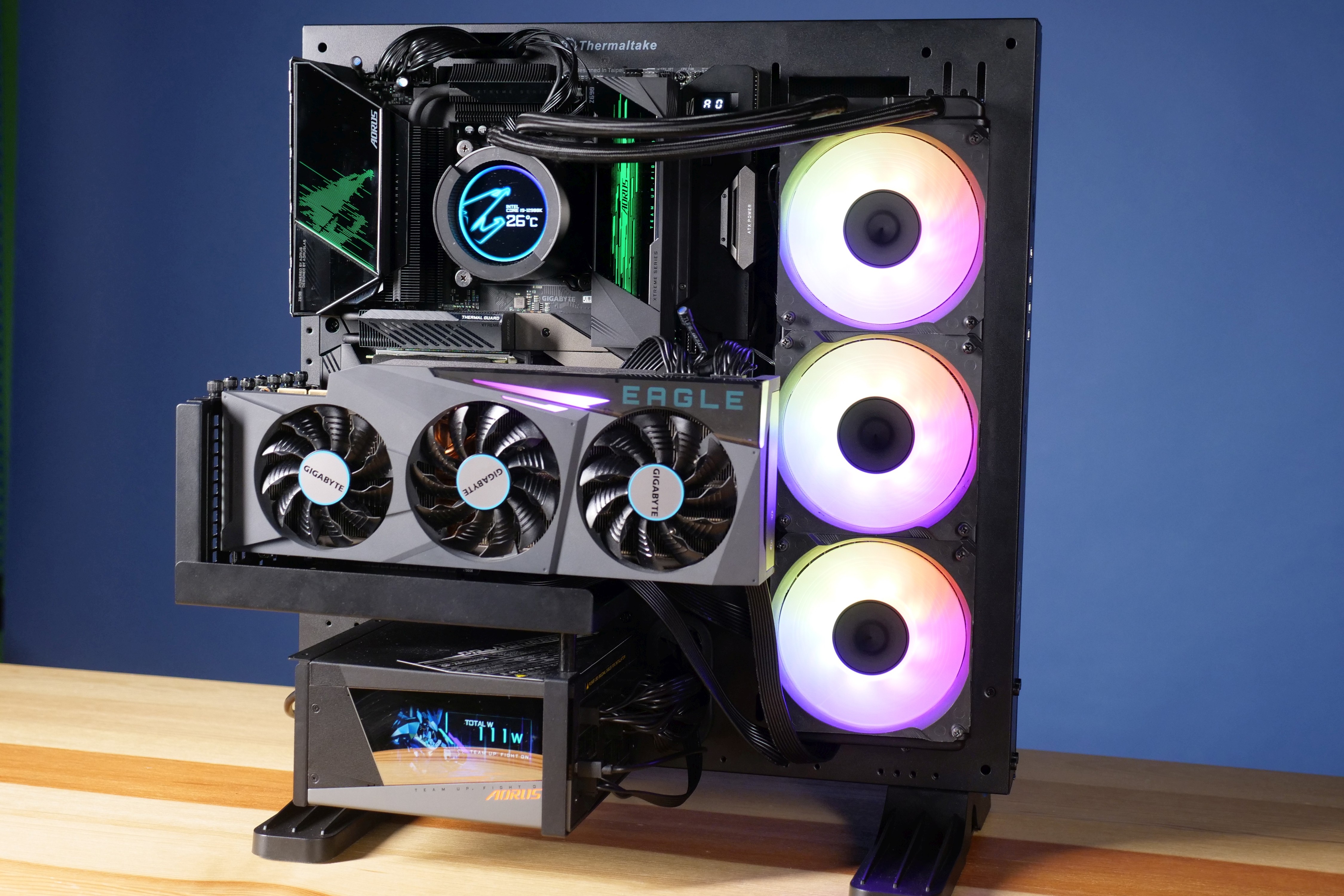

Однако ознакомившись с Z690 AORUS XTREME мы с уверенностью можем сказать: эта материнская плата способна обеспечить любое время работы новейших CPU Intel под полной нагрузкой. Для проверки материнской платы Z690 AORUS XTREME мы использовали открытый тестовый стенд на основе наиболее производительных компонентов (процессор Intel Core i9-12900K, охлаждаемый СЖО AORUS с 360-мм радиатором, оперативная память 2х16 ГБ AORUS DDR5-6200, видеокарта Gigabyte GeForce RTX 3090 EAGLE OC 24G, блок питания AORUS P1200W 80+ PLATINUM MODULAR). В ходе получасового стресс-теста при полной загрузке процессора температура цепей питания не дошла и до 60° C, что подтверждалось и тактильными ощущениями (радиаторы VRM достаточно горячие, но на них вполне можно длительно держать руку). Столь низкие температурные показатели говорят о том, что матплата имеет солидный резерв для увеличения потребления процессора сверх номинального уровня: не зря использована монструозная (в хорошем смысле этого слова) система питания с 20+1+2 фазами и массивными радиаторами с тепловыми трубками.

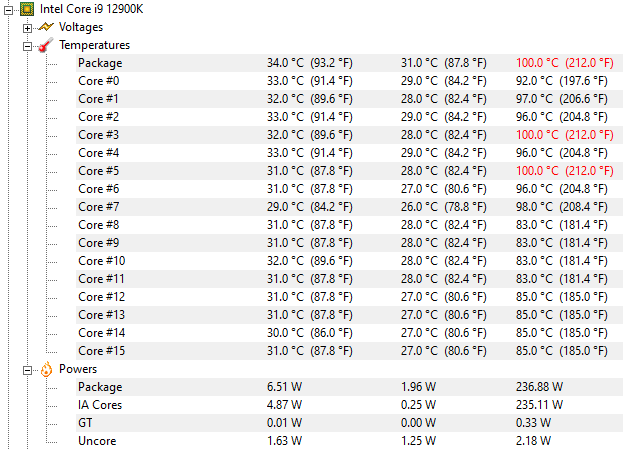

Правда, для дальнейшего наращивания мощности придется потрудиться с отводом тепла от процессора (даже мощной 360-мм СЖО при агрессивном режиме работы вентиляторов это до конца не удалось: пара производительных ядер Intel Core i9-12900K из восьми все же регулярно упирается в критическую температуру 100° C), но это уже другая история. Сложность с отводом тепла заключается в том, что при схожем максимальном потреблении с Intel Core i9-11900K площадь кристалла процессора в Core i9-12900K стала примерно на четверть меньше, а наиболее термически нагруженные производительные ядра занимают далеко не всю эту площадь.

На все случаи

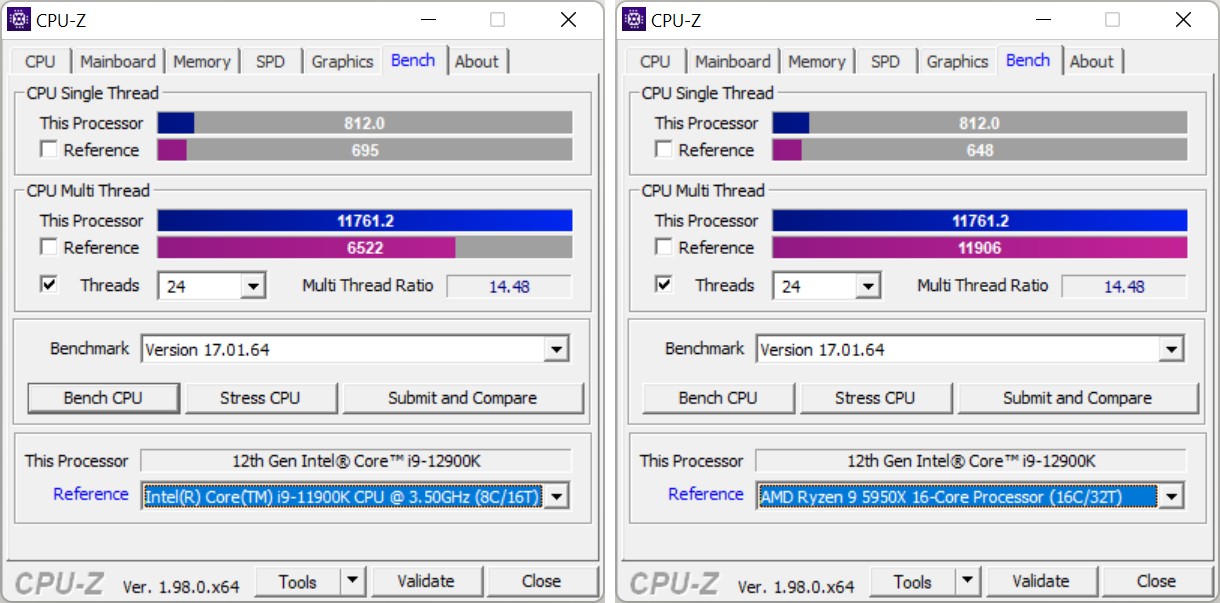

Производительность новой платформы даже на первый взгляд выглядит более чем достойно: если сравнивать с самым мощным десктопным «камнем» предыдущего поколения, 16-ядерным и 32-поточным AMD Ryzen 9 5950X, то новинка Intel с 8 производительными (по 2 потока на ядро) и 8 энергоэффективными (по 1 потоку на ядро) ядрами показывает практически идентичную многопоточную производительность, но на четверть быстрее в однопотоке при значительно более низкой цене. Близкий же по цене 12-ядерный AMD Ryzen 9 5900X явно уступает по всем фронтам – как и предшественник в лице Core i9-11900K.

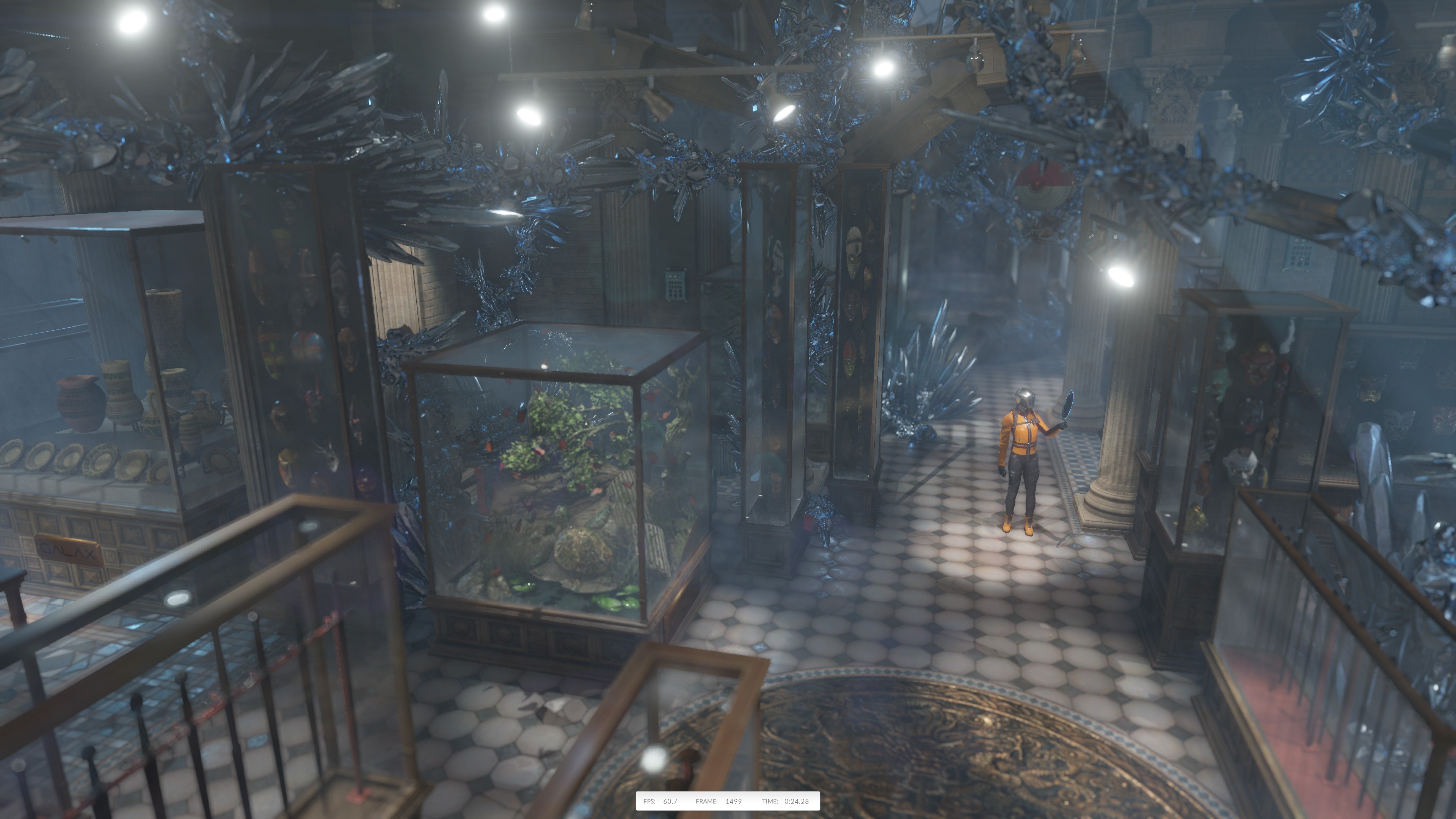

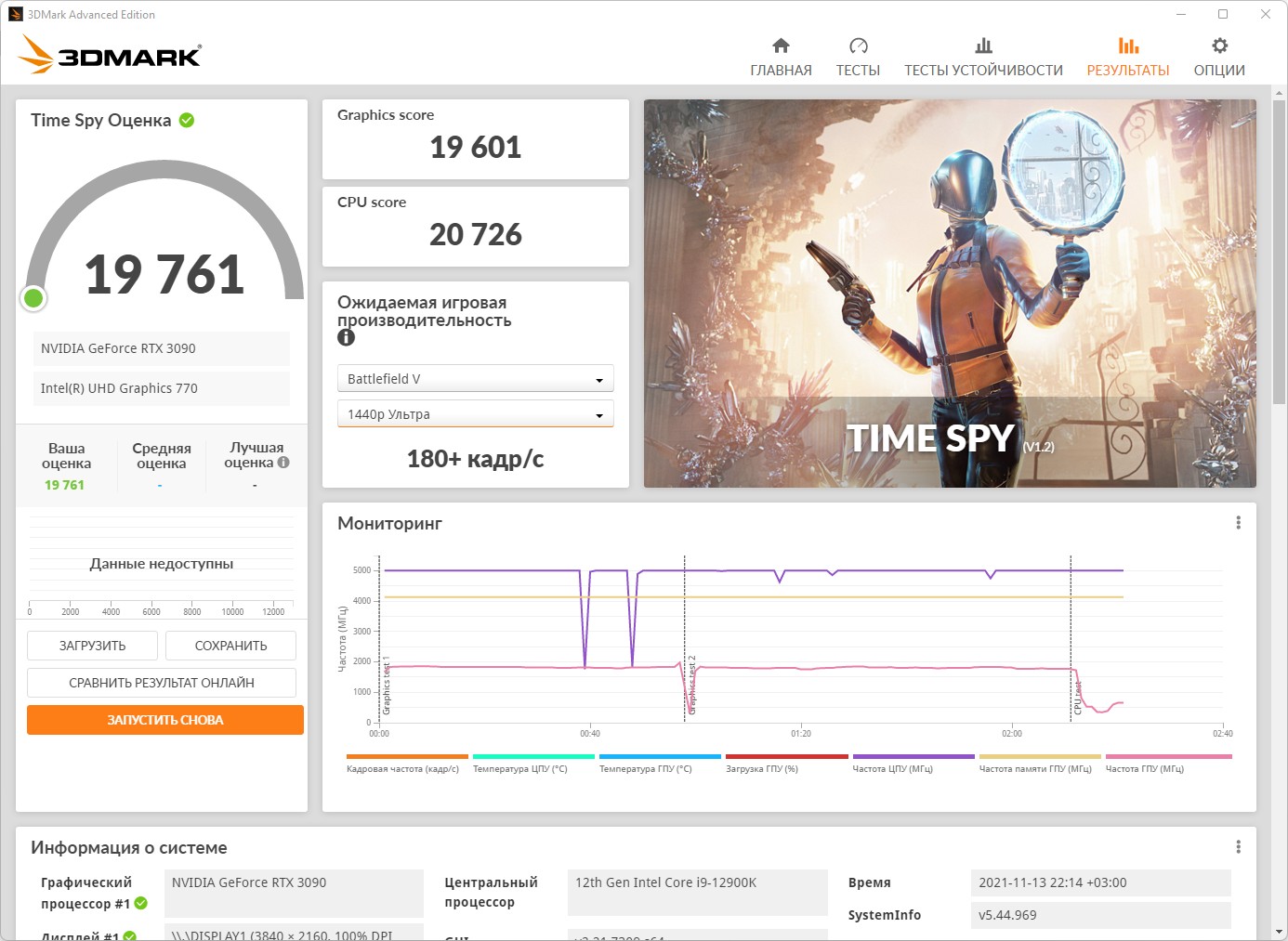

Не менее впечатляют и показатели в игровых приложениях (хотя тут, конечно, основная заслуга лежит на видеокарте): даже в максимально «тяжелом» тесте из пакета 3DMark – Time Spy Extreme в разрешении 4К – фреймрейт стабильно превышает 60. В обычном же тесте Time Spy процессорный результат превышает 20000 баллов, что является непревзойденным результатом для настольного процессора без экстремального разгона, и немалую долю этого успеха обеспечила материнская плата.

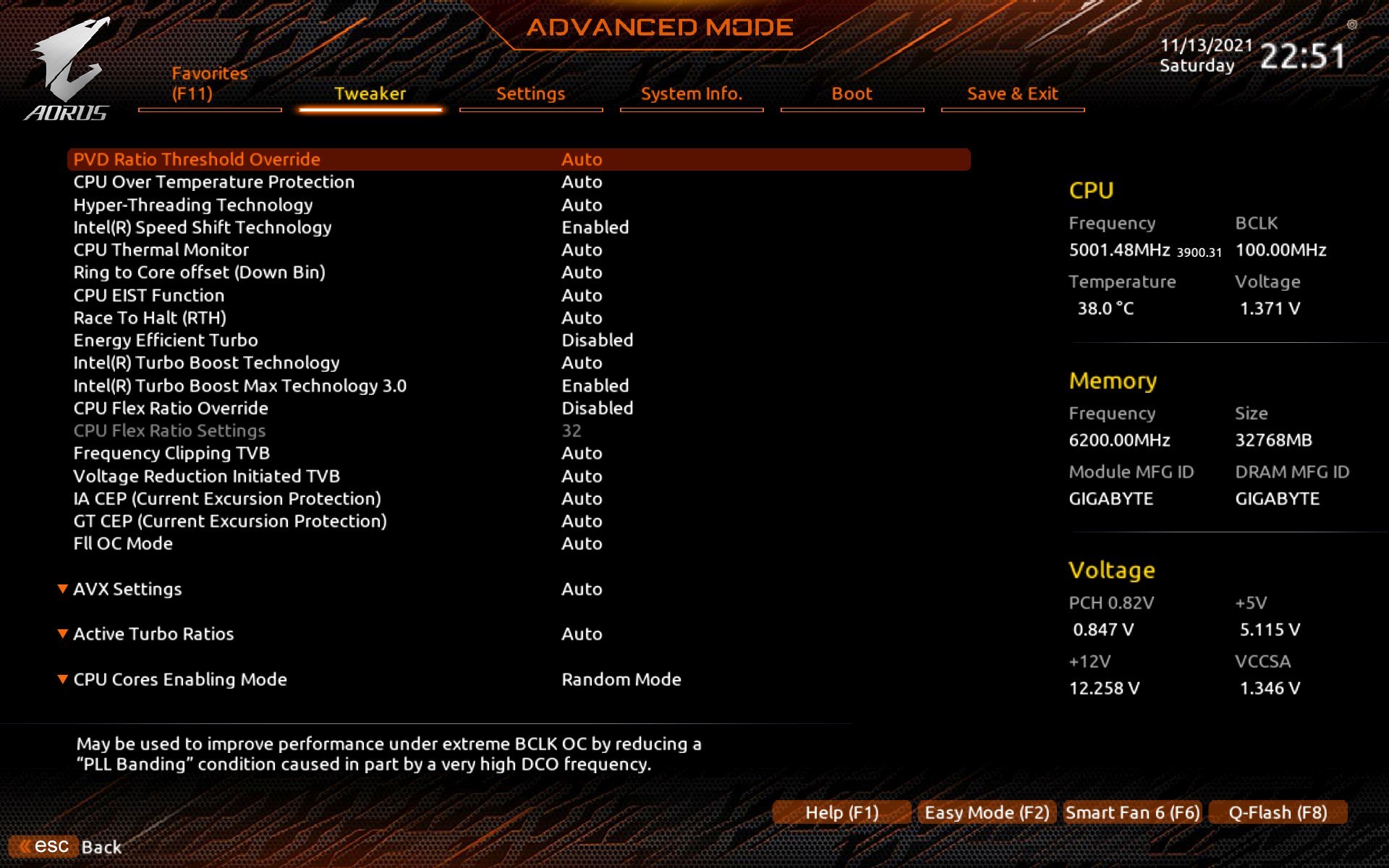

Как и положено решению для энтузиастов, UEFI BIOS располагает исчерпывающим набором тонких настроек питания и производительности памяти и процессора.

Особенностью процессоров поколения Alder Lake является использование двух типов ядер: производительных (P-cores) и энергоэффективных (E-cores), и Z690 AORUS XTREME предлагает разные сценарии их использования. Так, при «заточке» на игровое применение можно отключить энергоэффективные ядра, что понизит энергопотребление и температуру процессора, позволив производительным ядрам раскрыться на полную. А в многопоточных рабочих вычислениях активные энергоэффективные ядра ощутимо улучшают производительность (их вклад в быстродействие в целом превосходит эффект от использования Hyper-Threading у производительных ядер).

Сам по себе чипсет Intel Z690 привносит немало нового, и в первую очередь – поддержку интерфейса PCI-E 5.0 для слотов видеокарт. Хотя сейчас «железа» под этот стандарт пока еще нет, когда оно появится, пользователь не почувствует себя обделенным. Другое не менее важное нововведение: использование оперативной памяти нового стандарта DDR5 (процессоры Alder Lake поддерживают и старую добрую DDR4, но ее поддержка реализуется лишь в наиболее бюджетных материнских платах, рассчитанных на апгрейд с имеющимися комплектующими, т.е. «малой кровью»).

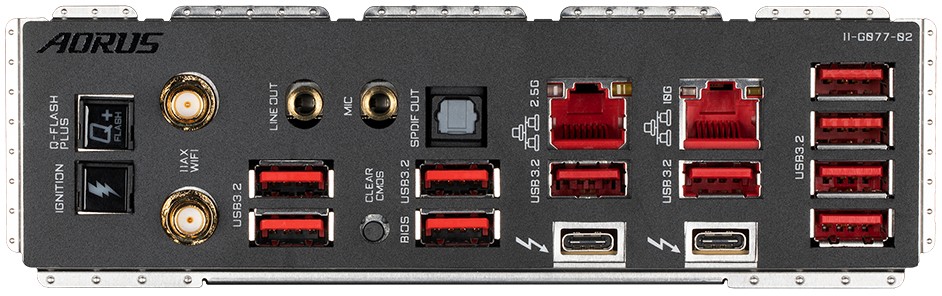

Но весьма богатые базовые возможности нового флагманского чипсета в Z690 AORUS XTREME значительно расширены. В ее распоряжении имеется беспроводной контроллер Wi-Fi 6E и Bluetooth 5, проводные разъемы на 2,5 и 10 Гбит/с и два разъема Thunderbolt 4. На задней панели в наличии целых 10 быстрых портов USB 3.2 gen2 Type-A, фронтальный разъем Type-C на корпусе может быть подключен по максимально быстрой схеме USB 3.2 gen2x2, также доступны внутренние разъемы USB 2.0 (один) и USB 3.2 gen1 (два). Дисковая подсистема способна вместить целых четыре накопителя форм-фактора M.2 с интерфейсом вплоть до PCI-E 4.0, снабженных достойным охлаждением, которые можно дополнить четырьмя SATA-устройствами.

Отдельно стоит отметить наличие целых 10 разъемов для подключения вентиляторов, которые поддерживают как 4-контактное, так и 3-контактное подключение с управлением оборотами. Поскольку матплата принадлежит к категории крупногабаритных E-ATX-решений, такое количество разъемов под вентиляторы вряд ли можно назвать чрезмерным: даже компактные mATX-корпуса в наше время легко вмещают по полдюжины «вертушек».

Звуковые возможности Z690 AORUS XTREME намного превосходят типичный даже для топовых решений уровень. Звуковой тракт вынесен на небольшую отдельную плату. В основе лежит весьма качественный чип ESS 9280AC Pro, который дополняют два чипа ESS ES9080 для раздельной обработки правого и левого канала стереозвука. Кроме того, в комплект поставки входит внешний Hi-Fi ЦАП, способный работать с любым устройством, которое может выводить звук по USB Type-C (при стационарном применении его рекомендуется использовать для замены «архаичных» фронтальных 3,5-мм аудиоразъемов).

Немалое внимание уделено и внешности: стильное черное оформление, кожух с эффектной подсветкой над разъемами оперативной памяти (подобной подсветкой оснащен и более традиционный кожух возле панели разъемов). Оборотная часть платы закрыта алюминиевой пластиной, которая несет не только эстетическую функцию, но также повышает жесткость конструкции и способствует улучшению теплообмена.

В активе модели еще масса приятных мелочей (выделенные кнопки включения и перезагрузки внутри, кнопки авторазгона и входа в режим прошивки BIOS на панели разъемов, усиленные разъемы PCI-E, разъемы для подключения RGB-подсветки и много других нюансов, подробное описание которых раздуло бы размер данного материала до совсем уж неприличных объемов), но общий вывод однозначен: перед нами практически идеальная материнская плата для последнего поколения процессоров Intel. Ожидаемая цена в районе 70-80 тыс. рублей вполне оправдывается широкой функциональностью и высоким качеством исполнения, за которые готовы доплатить истинные энтузиасты.
