30 декабря 2021

Полное обновление линейки материнских плат – обычное дело при замене процессорного сокета. Как правило, производители матплат заранее заготавливают несколько моделей в разных ценовых категориях, чтобы не упустить начальный спрос на новые процессоры и сопутствующее им «железо».

Однако переход на сокет LGA 1700 происходит по не совсем привычному сценарию. Дело в том, что Intel пока что поставляет только один набор системной логики под двенадцатое поколение своих процессоров – Intel Z690. Чипсеты под литерой Z традиционно адресованы геймерами и энтузиастам, соответственно и продукты на основе Z690 получаются практически одинаковыми как по цене, так и по функциональности. Конкурировать в таких условиях довольно сложно, поэтому производители изо всех сил пытаются придать своим изделиям какие-то уникальные свойства.

Игры прежде всего

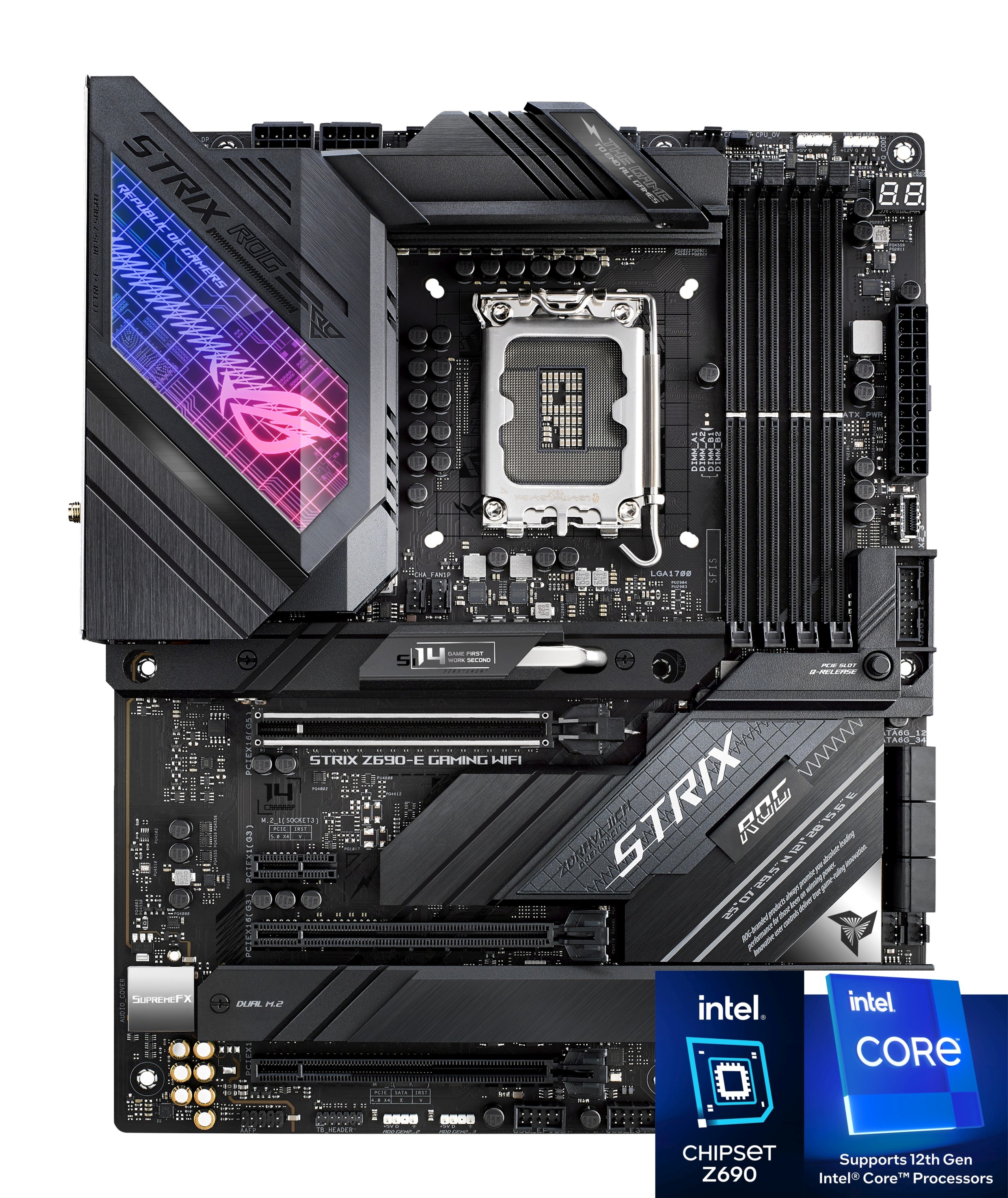

Предмет сегодняшнего обзора – материнская плата ASUS ROG Strix Z690-E Gaming-WIFI прямо с порога расставляет все точки над «i». Strix – это геймерская линейка в семействе ROG, а суффиксы Gaming и WiFi однозначно указывают на позиционирование материнской платы. Это исключительно игровое устройство геймерского уровня. Для самых недогадливых или просто сомневающихся на радиаторе первого разъема M.2 нанесен девиз «Game first – work second».

Посмотрим теперь, чем ASUS постаралась выделить свой продукт на фоне конкурирующих матплат на аналогичном чипсете.

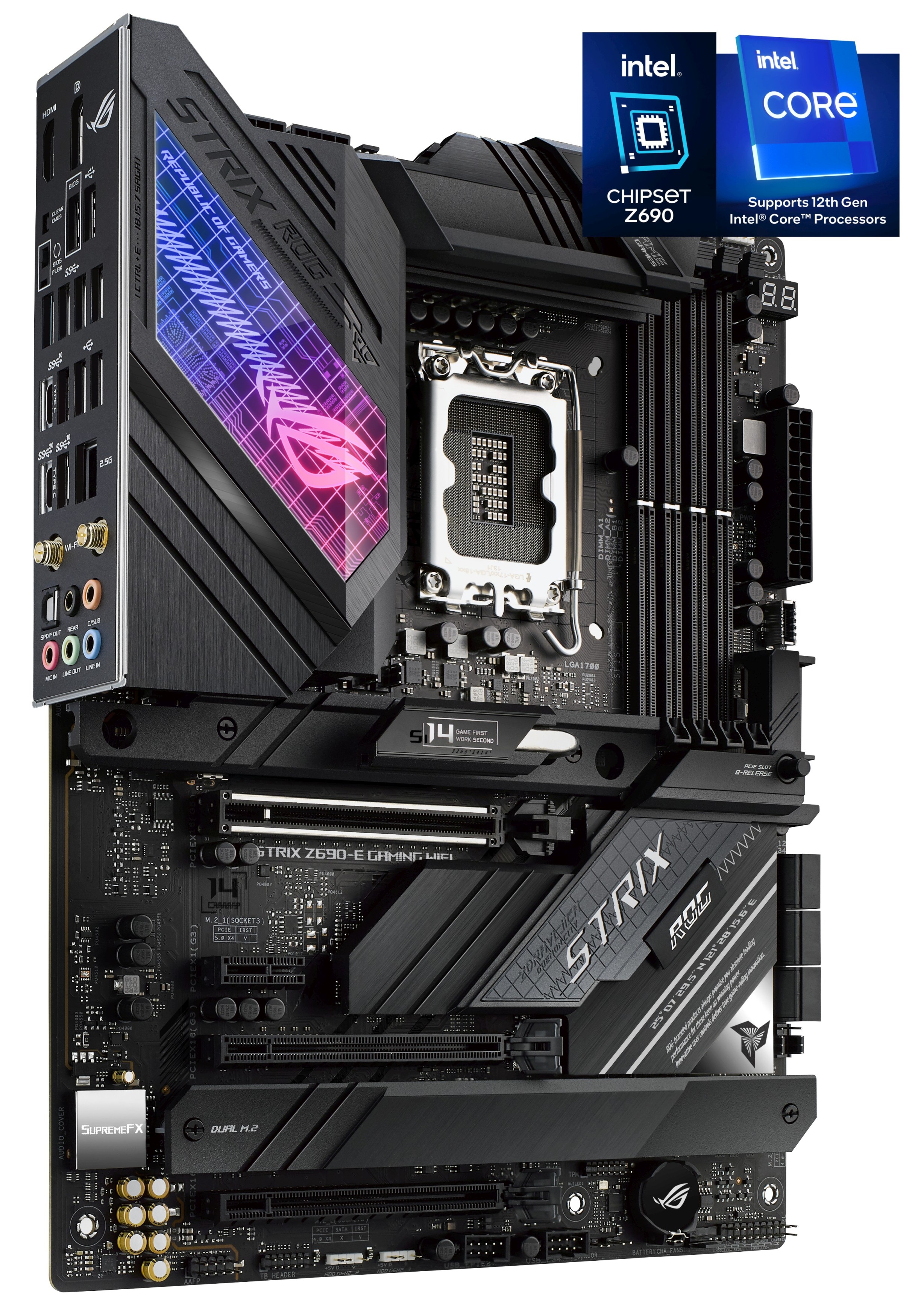

Внешний осмотр показал, что ROG Strix Z690-E Gaming-WIFI, безусловно соответствует геймерскому уровню: обилие разнообразных интерфейсов, усиленные разъемы, как силовые, так и коммуникационные. Встроенная система управления вентиляторами и подсветкой, выделенный разъем под помпу СЖО. Все это, безусловно, характерные черты топовой материнской платы, но отнюдь не уникальные. Похожие меры предпринимаются на многих устройствах премиумной категории. Чего не скажешь о конструкции первого разъема PCI-E. Поскольку он со всех сторон зажат радиаторами, инженерам ASUS пришлось изобретать механизм, позволяющий разблокировать слот при изъятии из него видеокарты.

Решение им пришло оригинальное, они связали поворотный замок слота тросиком со специальной кнопкой, нажатие на которую открывает замок и высвобождает хвостовик разъема видеокарты. Еще важнее то, что первый разъем PCI-E не пользуется линиями шины чипсета, а связан исключительно с процессором. Как известно, все процессоры семейства Alder Lake располагают 20 линиями PCI-E 5.0 с обратной совместимостью до PCI-E 4.0. Решение отдать 16 из них под видеокарту, а остальные 4 зарезервировать для системного SSD формата М.2 нацелено на перспективу. Дело в том, что собственные линии PCI-E чипсета не поддерживают пятой ревизии стандарта. На данный момент в этом нет ничего страшного, но когда в продаже появятся видеокарты и твердотельные диски с поддержкой PCI-Е 5.0, дальновидное решение инженеров ASUS приобретет значение и вес.

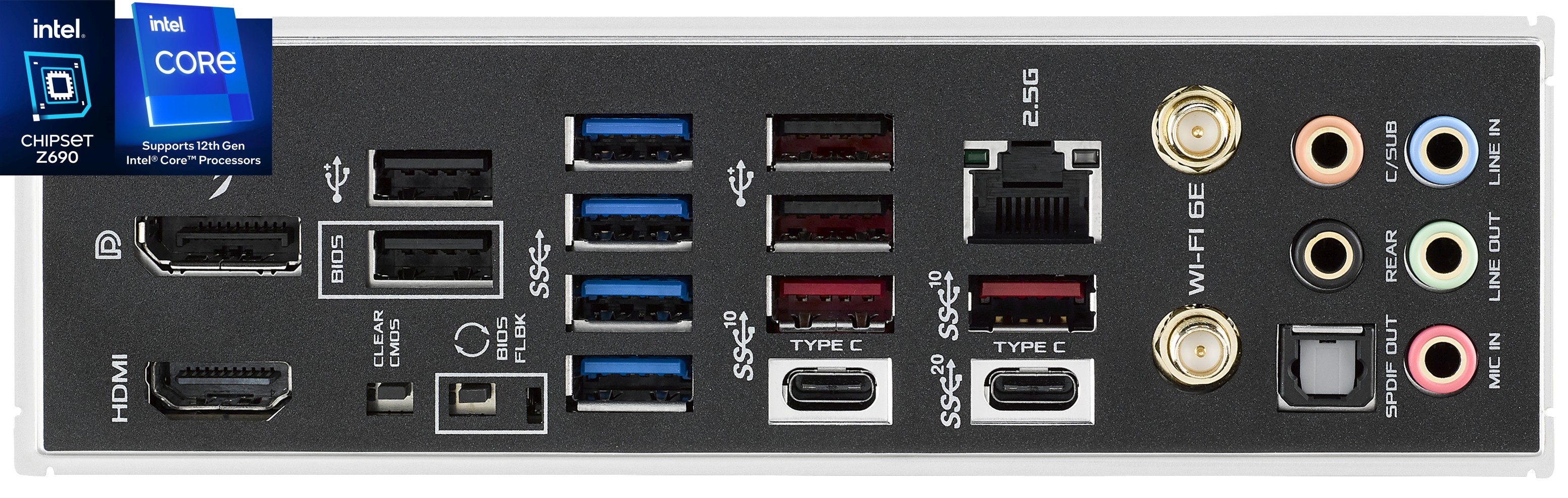

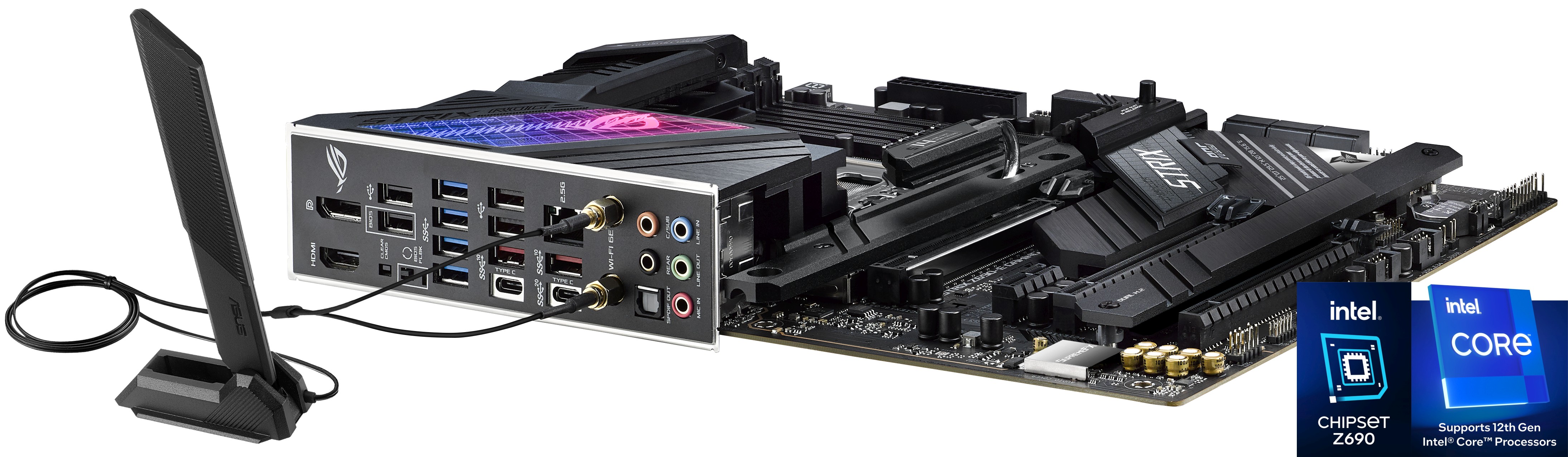

Ну, а 28 линий PCI-E 4.0 предоставляемых чипсетом, тоже не останутся без дела. На самой плате, помимо основных, имеется еще два разъема PCI-E x8, один PCI-E x4, парочка M.2 и огромное количество разнообразных USB от Thunderbolt до архаичных 2.0. Интересно и то, что и новый аудиокодек Realtek ALC4080 общается с чипсетом тоже через USB. Среди прочих интерфейсов стоит выделить наличие DP – встроенным графическим ядрам процессоров Intel уже тесно в рамках возможностей HDMI. Обращают на себя внимание разъемы Ethernet 2,5 Gb и Wi-Fi 6E с раздельными для каждого из двух рабочих диапазонов антенными выходами. Похоже, что и то, и другое постепенно становится стандартом для платформ домашних ПК.

Новый стандарт

Поскольку Intel изменила методику расчета TDP, начав официально заявлять энергопотребление своих процессоров не только в номинальном, но и в турбо-режиме, при проектировании Z690 пришлось переходить на спецификацию IMVP 9.1. Это напрямую отразилось на системе питания материнских плат на этом чипсете, они теперь стандартно строятся по схеме 18+1, выдерживая минимум по 90 Ампер на каждой фазе. Из этого следует, что и подсистема отвода тепла тоже подлежала модернизации. Последнее видно невооруженным взглядом: радиаторы северного и южного мостов обзавелись тепловыми трубками, а штатный разъем под СЖО, размещенный прямо возле сокета, как бы намекает на рекомендуемый способ охлаждения ЦП. Обилие точек подключения корпусных вентиляторов тоже не случайный элемент дизайна.

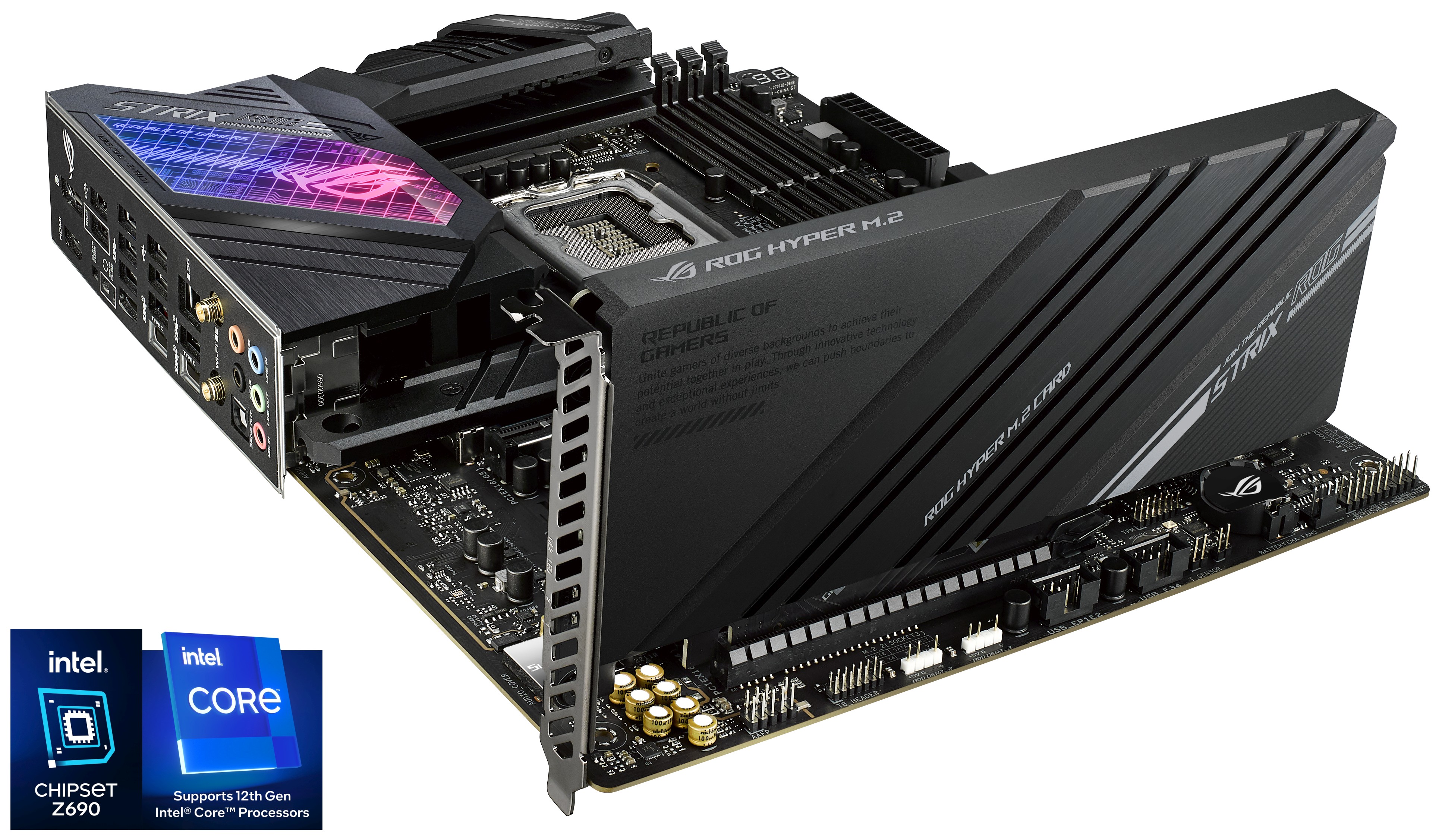

В комплекте с материнской платой идет отдельная плата расширения для установки двух SSD формата М.2. Это довольно массивное устройство, предназначенное для установки в слот PCI-E x8. Из особенностей конструкции это платы следует отметить наличие набортного генератора тактовой частоты и собственного контроллера.

Ну и, конечно, ASUS не была бы собой, если б не поддержала аппаратные возможности фирменными программными технологиями. BIOS материнской платы изобилует разнообразными опциями разгона, учитывающими специфику процессоров Alder Lake. А в них, напомним, существует два типа ядер, оптимизированных под разные задачи. Соответственно, и разгон двух вычислительных доменов производится раздельно. Помимо этого фирменные утилиты осуществляют автоматическое управление компонентами системы охлаждения, синхронизируют динамическую подсветку, осуществляют шумоподавление в обоих трактах аудиосистемы. В целом, если перед системой не ставится каких-то очень специфических задач, можно обойтись без ручной настройки параметров. Все основные сценарии работы уже учтены в софте и под них подобраны оптимальные конфигурации.

ASUS, как всегда, порадовала нас обстоятельным и творческим подходом к конструированию и практической реализации своих продуктов, а также неукоснительным следованием высоким стандартам качества. ROG Strix Z690-E Gaming-WIFI, безусловно, послужит надежной основой для высокопроизводительной игровой системы с хорошим разгонным потенциалом и заделом на будущий апгрейд.
