Материнская плата MAG B860 TOMAHAWK MAX WiFi: скрытый потенциал

Список надежных и недорогих, но вместе с тем производительных материнских плат в уходящем году пополнился очередной новинкой от компании MSI: речь идет о модели MAG B860 TOMAHAWK MAX WiFi, которая предназначена для работы с процессорами Intel Core Ultra серии 200S.

В числе ее главных достоинств: быстрые сетевые интерфейсы, мощная система питания и тщательно продуманное охлаждение. Также в наличии поддержка DDR5, глубокая интеграция с разнообразным ПО от MSI, удобные коннекторы EZ DIY и кое-что еще.

КОМПЛЕКТАЦИЯ И ВНЕШНИЙ ВИД

В коробке с MAG B860 TOMAHAWK MAX WiFi, помимо самой материнской платы и руководства пользователя, имеется также SATA-кабель, антенна, удлинитель EZ для передней панели, разветвитель для кулера и подсветки, шестигранный ключ, а также фиксатор EZ для M.2 SSD. Кроме того, обращаем внимания, что интерфейсная панель на материнку уже установлена – самим монтировать ее не придется.

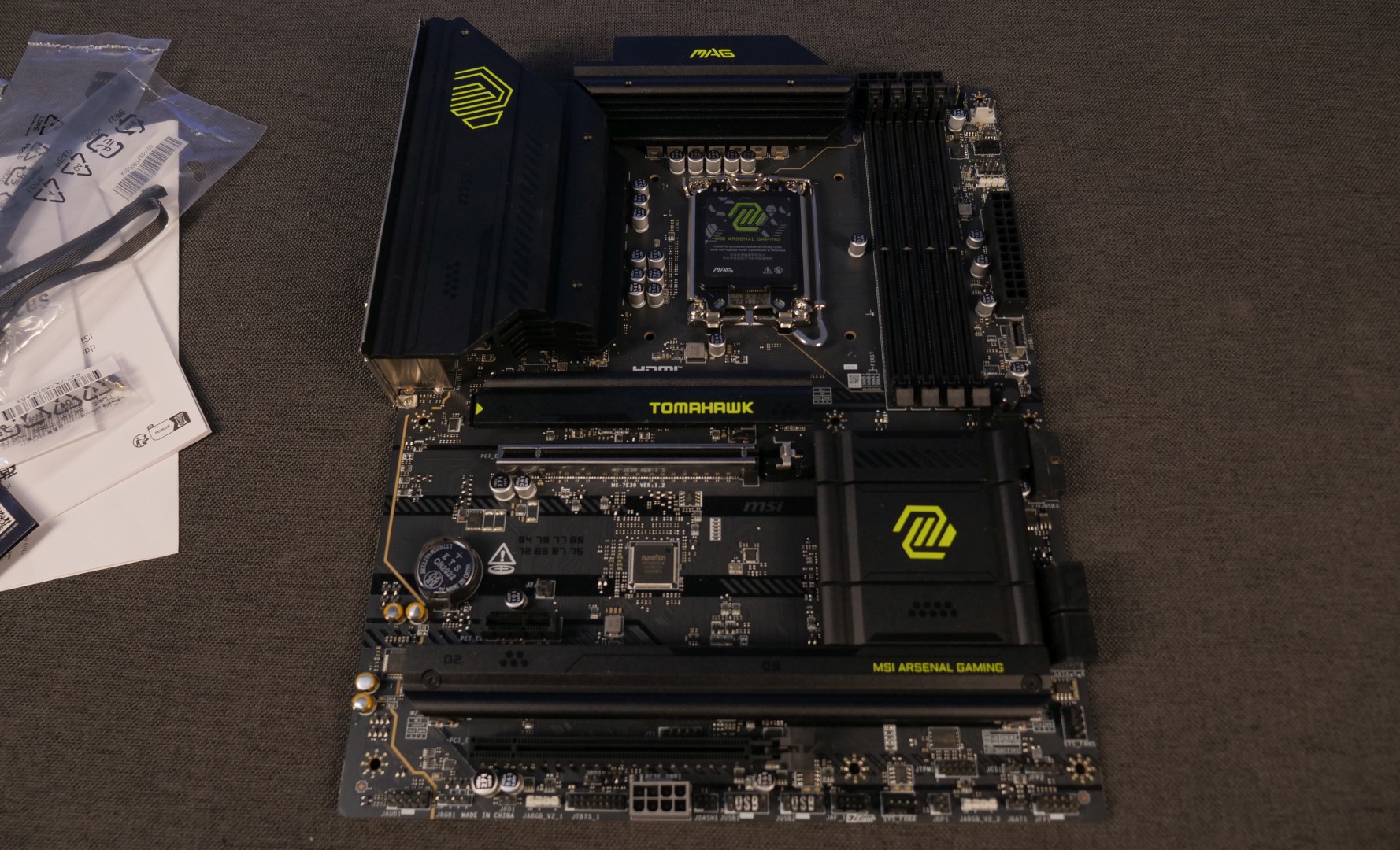

Размеры платы обычен для форм-фактора ATX – 305 x 244 мм. Визуально все оформлено скромно и даже строго, с зелеными акцентами на матовом черном основном фоне. Дизайн призван символизировать надежность материнок из линейки TOMAHAWK, которой не без причин гордится производитель. Впрочем, материнскую плату при желании можно украсить подсветкой – предусмотрены разъемы и поддержка для Mystic Light, собственной технологии MSI.

КОМПОНОВКА И ОСОБЕННОСТИ

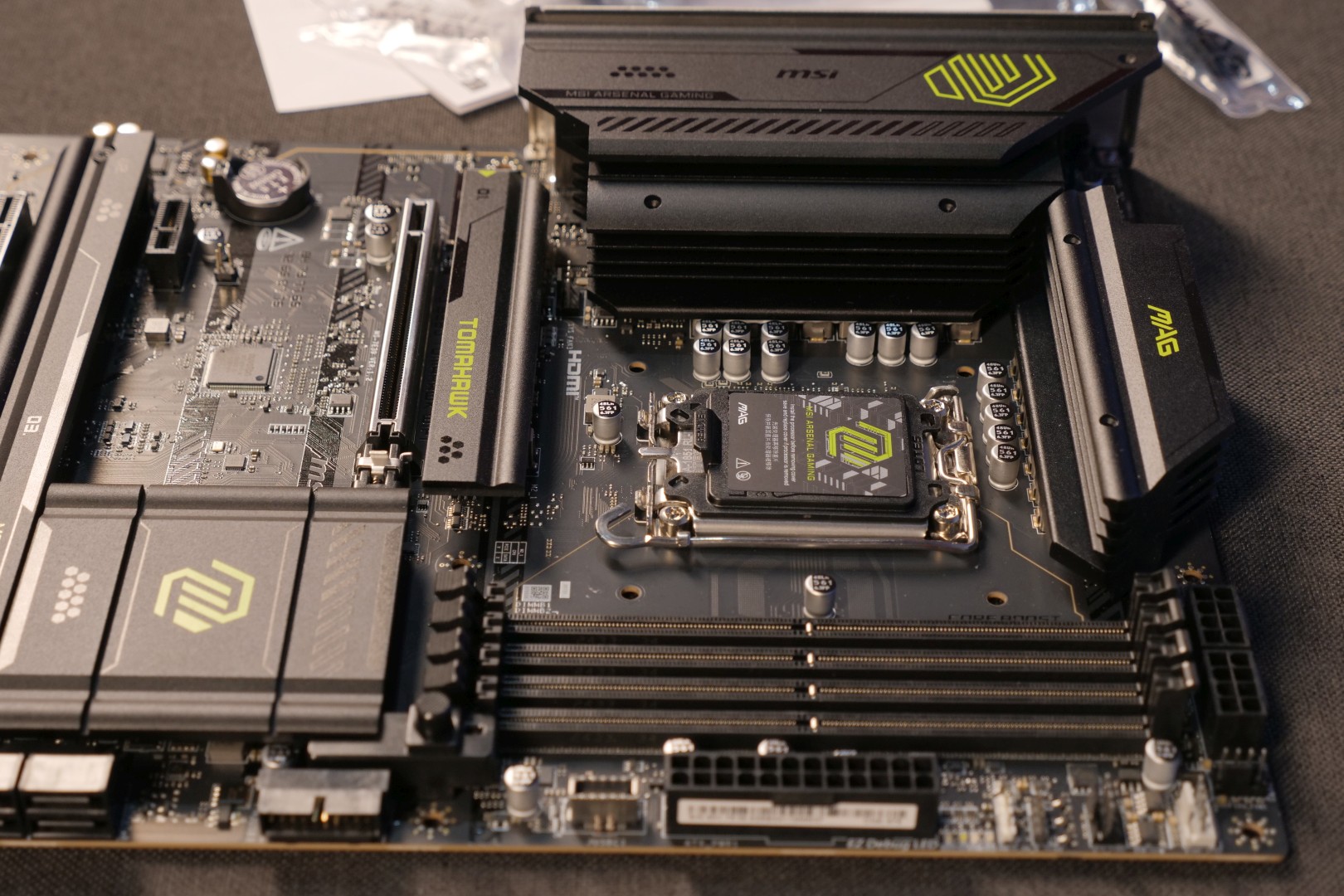

Печатная плата MAG B860 TOMAHAWK MAX WiFi – шестислойная и жесткая. Она выполнена из обогащенного медью текстолита серверного класса NPG-170D. Разъемы M.2, область VRM и чипсет закрыты большими радиаторами, намекающими на отличное охлаждение и внешне похожими на броню. Другой приятный бонус этой модели – светодиодная система диагностики, позволяющая с первого взгляда понять, какие комплектующие или подключения требуют внимания.

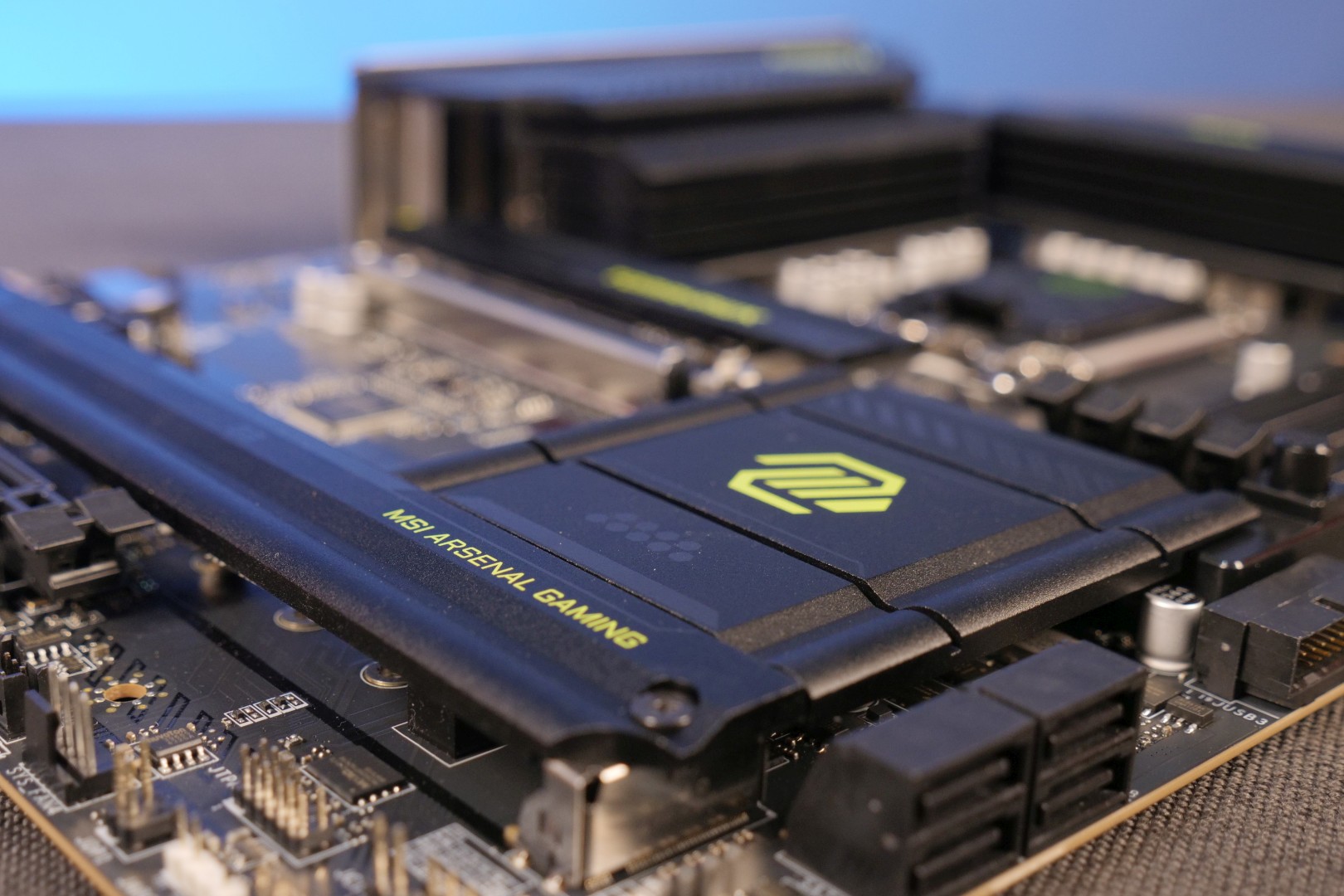

Слотов под M.2-SSD у данной материнской платы три штуки. Первый работает от процессорных линий и поддерживает стандарт PCIe 5.0, а два других – Lightning 4-го поколения. Причем разъемы расположены так, что между ними много пространства, которое будет очень кстати при установке габаритных видеокарт. Не забыли конструкторы и о классических портах SATA для накопителей: их тут четыре штуки, с пропускной способностью до 6 Гбит у каждого.

Еще одним доказательством того, что конструкция отлично продумана, служит расположение разъемов питания процессора: они находятся над слотами для оперативной памяти, что упрощает монтаж крупных VRM. Весьма удобна и кнопка EZ PCIe для открытия защелки первого слота PCI Express.

За звук в этой материнской плате отвечает кодек Realtek ALC897, окруженный четырьмя конденсаторами. Он работает в формате 7.1 с разрешением до 24 бит/192 кГц. Звуковой тракт экранирован. Впрочем, аудио – не самая сильная составляющая этой материнки, ее звуковые характеристики чуть выше средних для ценового сегмента.

ПРОИЗВОДИТЕЛЬНОСТЬ, РАЗГОН И ПАМЯТЬ

В арсенале MAG B860 TOMAHAWK MAX WiFi имеется 45 высокоскоростных линий. Но ключевое значение для пользователя имеют те 20 штук PCIe 5.0, которые проложены от процессора, причем не только к видеокарте (таковых 16), но и к твердотельным накопителям. Это решение позволяет подключать SSD по выделенным линиям, не принося в жертву другие компоненты.

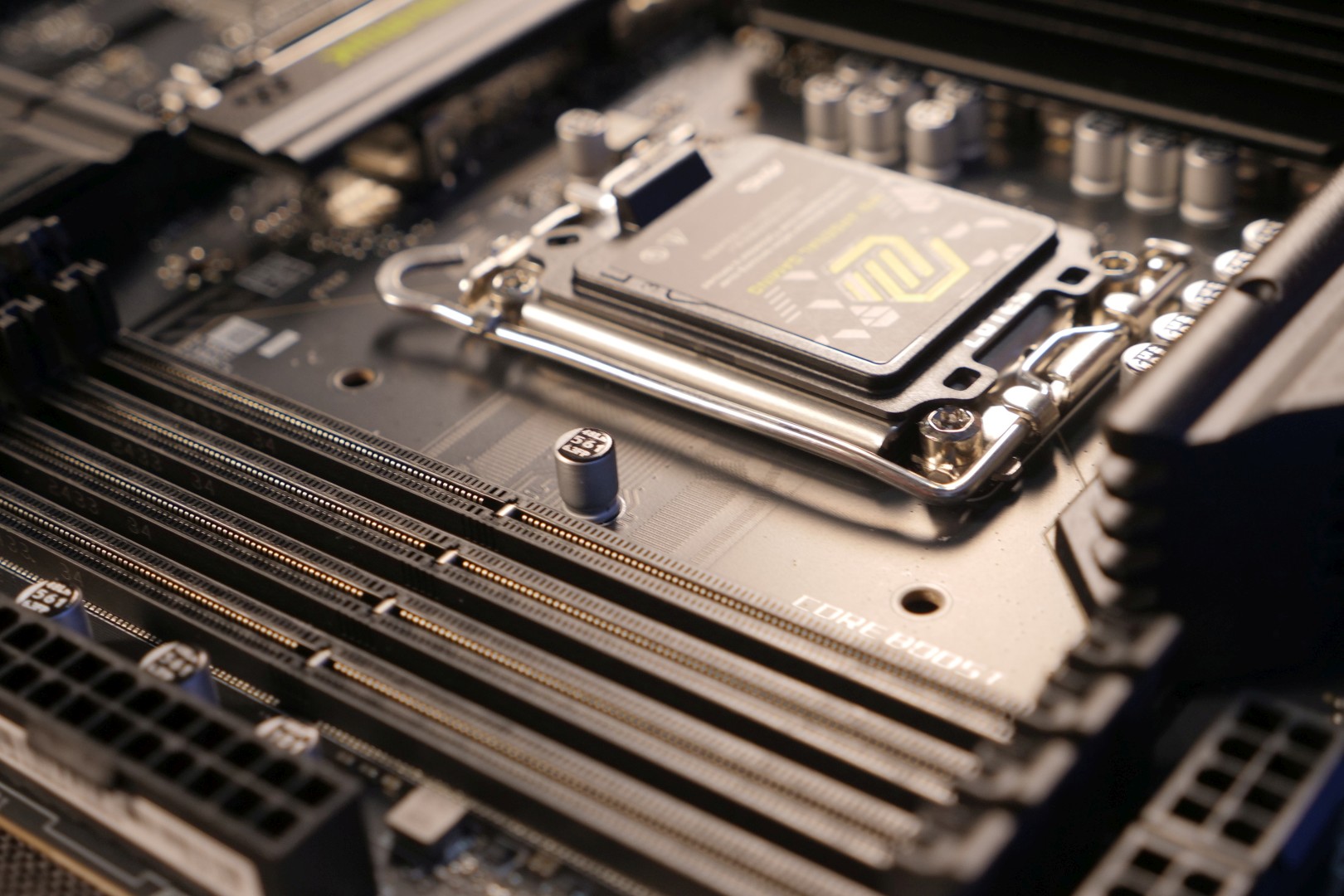

Данная модель оборудована четырьмя разъемами для оперативной памяти стандарта DDR5, причем разрешено использовать плашки с архитектурой как DIMM, так и CUDIMM. Обратите внимание, что поддержка технологии XMP дает использовать оперативную память со скоростью 9200 микротранзакций в секунду вместо формально заявленных 6400. Если же вы установили только две плашки и сменили настройки BIOS, то сможете достичь и 15000. Также на плате есть тактовый генератор IDT 6V41606B, позволяющий настроить пропускную способность системной шины.

Функции разгона у MAG B860 TOMAHAWK MAX WiFi позволяют выжать дополнительную производительность не только из оперативной памяти, но и из процессора. Причем заниматься разгоном и оптимизацией очень просто: в приложениях MSI Click BIOS X и MSI Center есть уйма настроек для этих задач, а также поддержка ИИ. Последний способен повысить производительность аж на четверть, хотя точные цифры зависят от конкретных комплектующих.

ПИТАНИЕ, ОХЛАЖДЕНИЕ И ЗАЩИТА

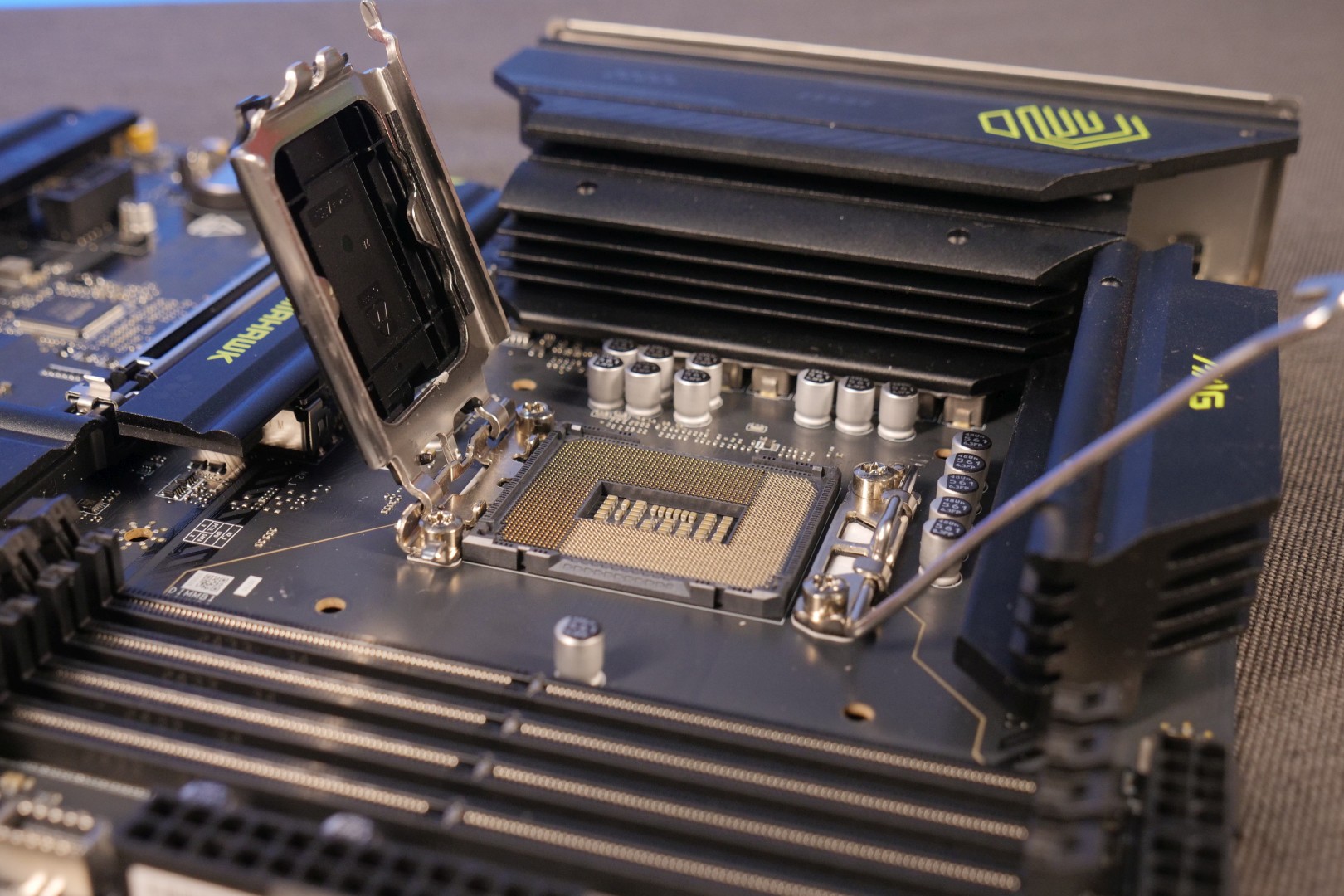

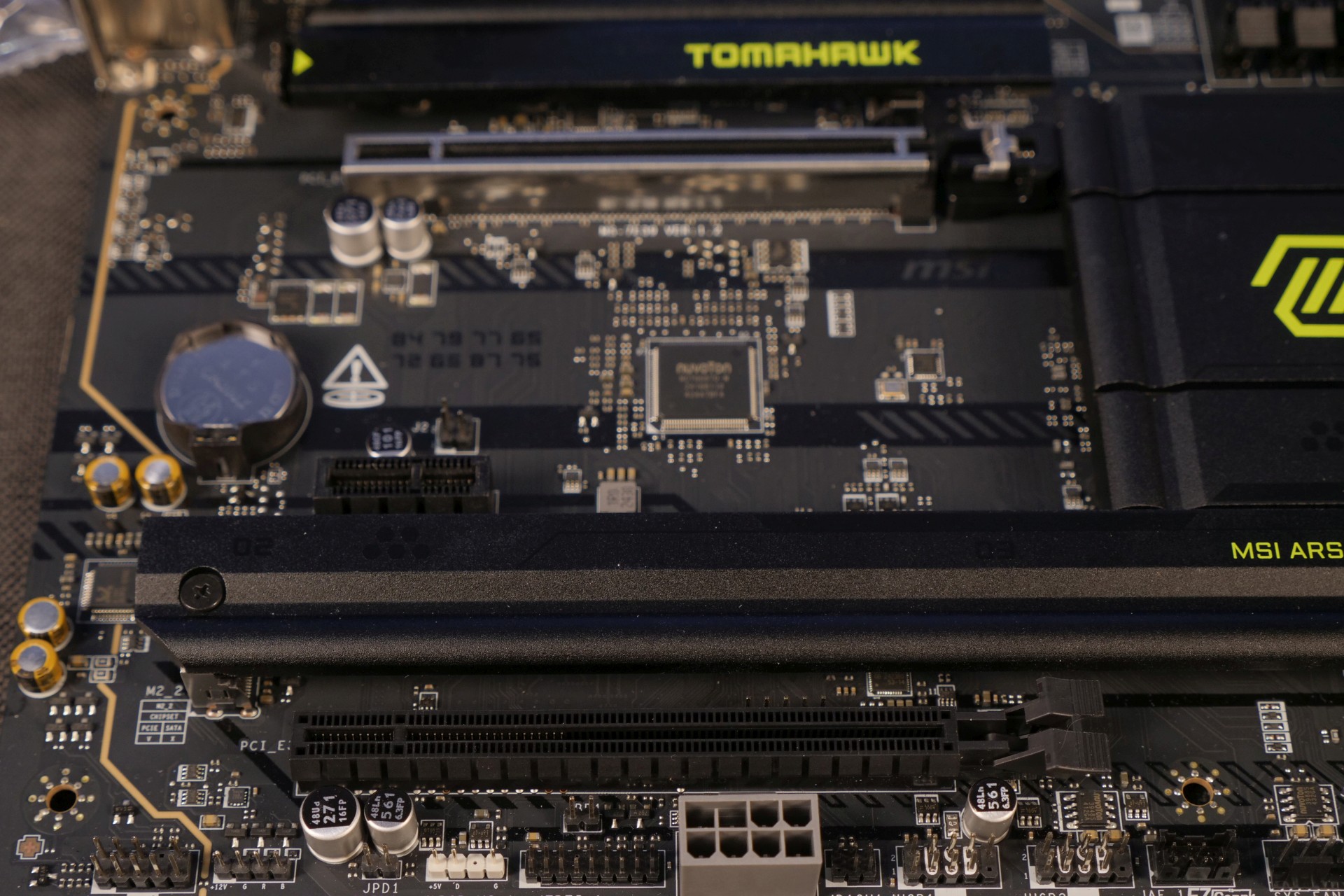

Питание у материнской платы поступает на контроллер Monolithic Power MP29005-A на 60-амперных SPS-транзисторах. Катушки – ферритовые. Для процессорного сокета 1851 предусмотрено 15 фаз, 12 из которых – Vcore. Оставшиеся – это питание системного агента, графического ядра и основных цифровых блоков. Под вторым слотом PCI Express расположен 8-контактный разъем для дополнительного питания слота до 17 ватт.

Упомянутые в начале статьи радиаторы выполнены из алюминия и сделаны ребристыми для увеличения полезной площади. Кроме того, у MAG B860 TOMAHAWK MAX WiFi имеется аж семь четырехконтактных разъема для вентиляторов. Выходной ток варьируется в интервале от одного до трех ампер, а управлять всей системой можно не только из фирменного приложения, но и из BIOS. Предусмотрена и возможность установка помпы на случай стрессовых нагрузок. Весьма способствуют эффективному охлаждению и термопрокладки с теплопроводностью в 7 Вт/(м·K). Наконец, фирменное программное обеспечение Cooling Wizard дает точно отрегулировать шум и температуру всей системы.

Надежность – одна из ключевых характеристик линейки TOMAHAWK (на материнскую плату, например, распространяется трехлетняя гарантия). Чтобы устройство работало долго и без проблем, MSI предприняла особые меры. TVS-диоды отводят излишнее электричество, уже упомянутые цельные контакты гарантируют стабильную подачу напряжения, все силовые элементы заземлены, а слоты памяти, ШИМ-контроллер, разъемы USB и центральный процессор защищены от перепадов напряжения.

ИНТЕРФЕЙСЫ ПАНЕЛИ УПРАВЛЕНИЯ

Устранению электромагнитных помех и статики способствует также нержавеющая сталь, из которой выполнена интерфейсная панель MAG B860 TOMAHAWK MAX WiFi. На нее выведены пять портов USB 10G, один из которых формата Type-C, а также четыре классических USB 2. Имеется и поддержка 5G LAN, что является редкостью для материнских плат данной ценовой категории.

Рядом с USB и Ethernet-портами расположены разъемы для антенны Wi-Fi 7/BT 5.4. Также в наличии два 3,5-мм разъема, а для оптических устройств есть еще и разъем S/PDIF. За вывод видео отвечает классическая современная троица: HDMI, DisplayPort и Thunderbolt 4.

Из необычных элементов панели управления выделим кнопки Flash BIOS и Clear CMOS. Первая в сочетании с соответствующим разъемом USB позволяет легко обновить BIOS, а вторая – в случае каких-то проблем с системой сбросить настройки до заводских.

BIOS

Комплектный набор микропрограмм MAG B860 TOMAHAWK MAX WiFi хорошо подойдет как рядовым пользователям, так и поклонникам тонкой настройки устройств с последующим их разгоном. На поверхностном уровне BIOS можно выбрать из четырех готовых пресетов. Далее следует EZ MODE – типичные базовые параметры. Третий уровень – глубокие настройки: шесть разделов с огромным множеством функций от тестирования SSD до изменения частотных характеристик комплектующих.

ВЫВОДЫ

Большой потенциал – одно из главных достоинств MAG B860 TOMAHAWK MAX WiFi. Она оптимизирована под относительно недорогие игровые сборки, но может выжать очень многое и из продвинутых комплектующих, если вы решите сделать апгрейд.

По меркам моделей из той же линейки данная материнская плата стоит немало, но это абсолютно оправдано ее высокой производительностью и широким ассортиментом возможностей. Эта модель хорошо подходит для самостоятельной сборки игрового ПК и при этом гораздо доступней тех конкурентов, которые основаны, например, на чипсете Z890.
